1 范圍

      GB 19212.1-2008的該章用下列內容代替：

      GB 19212的本部分規定了控制變壓器和內裝控制變壓器的電源的安全規定，例如關于電氣、溫度和機械方面的安全規定。

      本部分適用于控制變壓器和內裝控制變壓器及電子線路的電源。本部分不適用于預定要與變壓器和電源的輸入和輸出端子或輸出插座連接的外部電路及其元器件。

      本部分不適用于IEC 60076-11所包括的變壓器。

      本部分適用于駐立式或移動式、單相或多相、空氣冷卻（自冷或風冷）、獨立或配套用控制變壓器和內裝控制變壓器的電源，其額定電源電壓不超過交流1000 V，額定電源頻率和內部運行頻率不超過500 Hz。

      額定熱輸出不超過：

      ——對單相控制變壓器和內裝控制變壓器的單相電源，為25kVA；

      ——對多相控制變壓器和內裝控制變壓器的多相電源，為40kVA。

      如果采購方和制造方另有協議時，則本部分也適用于對額定輸出不限制的控制變壓器和內裝控制變壓器的電源。

      本部分適用于干式變壓器，其繞組可以是包封式或非包封式。

      空載輸出電壓或額定輸出電壓不超過交流1000 V或無紋波直流1415V。

對獨立的控制變壓器和內裝控制變壓器的獨立的電源，其空載輸出電壓和/或額定輸出電壓不低于交流50V或無紋波直流120V。

      本部分所包括的控制變壓器只用于按安裝規程或終端產品標準不要求電路之間采用雙重絕緣或加強絕緣的場合。

      注1：通常，控制變壓器和內裝控制變壓器的電源預定向與其一起使用的設備提供該設備因功能需要而與電源電壓不同的電壓。電擊防護由該設備的其他部件，例如殼體來提供或完善。部分輸出電路可以接到輸入電路上或接地保護電路上。

      本部分適用于與特定設備（其范圍由有關技術委員會決定）配套的控制變壓器和內裝控制變壓器的電源。

      注2：注意下列說明：

      ——對預定要用在車輛、船舶或飛機上的變壓器，可能需要一些附加的要求（按其他適用標準、國家規程等）；

      ——避免外殼和外殼內元器件受諸如霉菌、害蟲、白蟻、日輻射和結冰等外界影響的防護措施也應當考慮；

      ——變壓器運輸、儲存和工作的不同條件也應當考慮；

      ——對預定要用于特殊環境，例如用于熱帶環境的變壓器，可以采用符合其他適用標準和國家規程規定的附加要求。

      注3：隨著今后變壓器技術的發展，可能需要提高頻率的上限值，而到那時之前，可以將本部分作為導則使用。

2 規范性引用文件

      除下列引用文件外，GB 19212.1-2008 電力變壓器、電源、電抗器和類似產品的安全 第1部分：

通用要求和試驗（IEC 61558-1：2005，IDT）的該章適用：

      該章增加下列引用文件：

      IEC 60076-11 電力變壓器 第11部分：干式變壓器（Power transformers--Part 11：Dry-type transformers)

3 術語和定義

      除下列內容外，GB 19212.1-2008的該章適用：

      該章第3段改為：

      此后所用的術語“變壓器”是指：如適用時，包括了控制變壓器和內裝控制變壓器的電源。

      該章增加下列內容：

3.1.101

      控制變壓器 control transformer

      向控制線路（例如控制、信號、聯鎖等）提供電源的變壓器。

3.5.101

      額定熱輸出 rated thermal output

      額定輸出電壓與額定輸出電流之積，或者，對多相變壓器，等于額定輸出電壓與在功率因數為1的連續負載運行下的額定輸出電流之積的某一相應倍數值（例如，對三相變壓器，其相應倍數為/3）。

      如果變壓器具有多個輸出繞組或/和帶有分接頭的輸出繞組時，則其額定輸出是指同時供給負載的各繞組各自額定輸出電壓與額定輸出電流之積的總和。

3.5.102

      允許瞬時輸出 admissible instantaneous output

      額定輸出電壓與額定瞬時輸出電流之積，或者，對多相變壓器，等于額定輸出電壓與在功率因數為0.5時得出的額定瞬時輸出電流之積的某一相應倍數值（例如對三相變壓器，其相應倍數為3）。

      如果變壓器具有多個輸出繞組或/和帶有分接頭的輸出繞組時，則其額定輸出是指同時供給瞬時負載的各繞組各自額定輸出電壓與額定瞬時輸出電流之積的總和。

3.5.103

      額定瞬時輸出電流 rated instantaneous output current

      制造方對變壓器規定的當功率因數為0.5時的額定輸出電壓和額定電源頻率等特定運行條件下的輸出電流。

4 一般要求

      GB 19212.1-2008的該章適用。

5 試驗的一般說明

      GB 19212.1-2008的該章適用。

6 額定值

      GB 19212.1-2008的該章用下列內容代替：

6.101 額定輸出電壓不應超過交流1000V或無紋波直流1415V，對獨立變壓器，額定輸出電壓應超過交流50V或無紋波直流120V。

      對獨立變壓器，即使不準備互相連接的輸出繞組串聯連接時，此輸出電壓限值仍適用。

6.102 額定熱輸出不應超過：

      ——對單相變壓器，為25kVA，但采購方和制造方之間另有協議時除外；

      ——對多相變壓器，為40kVA，但采購方和制造方之間另有協議時除外。

6.103 額定頻率和內部運行頻率不應超過500 Hz。

6.104 額定電源電壓不應超過交流1000V。

      應通過目視檢查標記來檢驗是否符合6.101至6.104的要求。

7 分類

      GB 19212.1-2008的該章適用。

8 標志和其他信息

      除下列內容外，GB 19212.1-2008的該章適用：

8.1c）項用下列內容代替：

      變壓器應標出額定熱輸出和允許瞬時輸出的VA值，它們之間用短斜線隔開（如100/300 VA）；

8.1d）項不適用。

8.1h）項用下列內容代替：

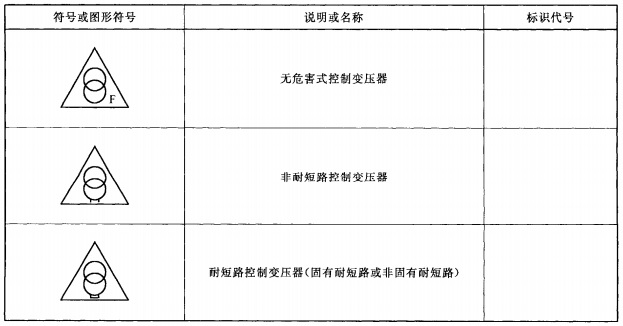

      變壓器應當標有8.11所示的圖形符號之一。

8.11 該條增加下列內容：

      該章增加下列條款：

8.101 如果變壓器的電源側帶有允許調節其電源電壓的分接，則這些分接頭應標有與該分接頭相對應的輸入電壓值或輸入電壓變化值（例如＋5V或-5V）。

      注：如果控制變壓器帶有調節電源電壓的分接，則分接級首選5％。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
