1 范圍

      本標準規定了視頻監控系統主動照明部件（以下簡稱“補光燈”）的光輻射一般要求、危險類別、評估要求和控制措施。

      本標準適用于發射波長為200nm～1400nm的LED、氙燈等補光燈的研制、安裝維護和使用。其他類型補光燈可參照本標準執行。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 20145-2006 燈和燈系統的光生物安全性

      GB/T 30117.2-2013 燈和燈系統的光生物安全 第2部分：非激光光輻射安全相關的制造要求

指南

      GB/T 34075-2017 普通照明用LED產品光輻射安全測量方法

3 術語和定義

      GB/T 20145-2006界定的以及下列術語和定義適用于本文件。

3.1

      視頻監控系統主動照明部件 active lighting units of video surveillance systems

      補光燈

      用于增強視頻監控?cái)z像機拍攝圖像效果的補光裝置。

      注1：本標準中的補光燈包括與視頻監控?cái)z像機集成一體和獨立于視頻監控?cái)z像機的產品。

      注2：本標準中的補光燈有脈沖發射和連續發射兩種工作方式，它們對應的補光燈分別稱為脈沖補光燈和連續發射補光燈。

3.2

      可達發射限值 accessible emission limit

      AEL

      所規定類別內允許的最大可達光發射。

3.3

      可達光發射 accessible optical emission

      在合理可預見使用條件下，人眼可能受到的補光燈發出的光輻射。

      注：可用可達光發射與發射限值相比較，來確定補光燈的危險類別。

3.4

      對向角 angular subtense

      a

      在觀察者的眼睛或測量點處由表觀光源產生的視角。

      注1：?jiǎn)挝粸榛《龋╮ad）。

      注2：對向角指的是全角，而不是半角。

      注3：補光燈中增加透鏡等光學器件可改變對向角a，即表觀光源的對向角可能不同于物理光源的對向角。

3.5

      連續發射 continuous wave emission；CW

      輸出持續時間不小于0.25s或峰值輻射功率不高于平均輻射功率1.5倍的發光方式。

3.6

      曝輻限值 exposure limit value；ELV

      預期不會導致不良的生物效應，眼睛所允許承受的最大照射限值。

3.7

      危險距離 hazard distance；HD

      光輻射量等于相應的曝輻限值所對應的位置與補光燈之間的距離。

      注：當作用距離小于這個距離，在給定的輻照時間內，受到的輻亮度或輻照度會超過對應的曝輻限值。

3.8

      預期使用 intendeduse

      根據制造商提供的規格、說明和信息資料，來使用產品、享有服務或進行操作。

3.9

      脈沖補光燈 pulse active lighting units

      以單個脈沖或一系列脈沖的形式釋放能量的補光燈，每一個脈沖的持續時間小于0.25s。

      注1：以發射連續的脈沖系列或調制輻射能量的補光燈，其峰值輻射功率至少是平均輻射功率的1.5倍以上。

      注2：在本標準中的脈沖補光燈包括頻閃補光燈。

3.10

      安全距離 safety distance；SD

      補光燈可達光發射等于0類發射限值所對應的位置與補光燈之間的距離。

      注：使用距離大于或等于安全距離時補光燈光輻射是安全的。

3.11

      脈沖持續時間 pulse duration

      脈沖總輻射量D與峰值輻射量 L peak之商。

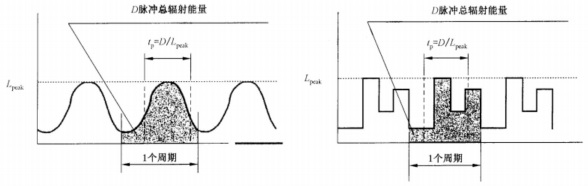

圖1 脈沖持續時間應用實例

      注1：?jiǎn)挝粸槊耄╯）。

      注2：對于具有三角形或矩形時間發射形狀的脈沖，脈沖持續時間的定義與半高全寬（FWHM）的定義相同。

      注3：矩形脈沖，如圖1虛線中所示，在脈沖時間 內和實際脈沖有同樣的輻射量和峰值輻射。

4 一般要求

      對補光燈提供正確的危險類別和采取安全控制措施是制造商的職責，制造商提供的補光燈光輻射安全應滿足以下要求：

      a）根據GB/T 20145-2006的分類規則，按第5章的規定確定補光燈危險類別；

      b）根據GB/T 30117.2-2013的指導原則，按第6章的規定對補光燈采取安全控制措施；

      c）如果補光燈被修改、額外增加了光束整形元件或改作其他用途，應對其進行重新評估，給出相應的危險類別和正確使用要求。

      安裝和維護人員應按照制造商提供的安裝或維護說明書進行作業，并做好相應的防護措施。

      被動接受補光燈照射的公眾應按照補光燈的警告標識的要求保持安全距離，并不應注視補光燈。注：制造商不僅包括補光燈研制單位，還包括外購補光燈與視頻監控?cái)z像機集成開發單位。

5 危險類別和評估要求

5.1 危險類別分類

      根據光輻射對人眼造成的不同危害程度，補光燈光生物輻射安全等級分為4個類別：

      a）0類危險（RGO）-豁免類。在可預見的條件下，不造成任何光生物輻射危害。0類危險補光燈的光輻射應同時滿足以下要求：

      1）在8h（30 000s）內不造成光化學紫外危害（(Es);

      2）在1000s（約16 min）內不造成近紫外危害（EuvA)

      3）在10000s（約2.8h）內不造成視網膜藍光危害 (LB);

      4）在0.25s內不造成視網膜熱危害 LR);

      5）在1000s內不造成對眼睛的紅外輻射危害（ ;

      6）發射紅外輻射但沒有強視覺刺激（即小于10 cd/㎡)，并且  s內不造成近紅外視網膜危害（微弱視覺刺激）)(L(LI)。

      b）1類危險（RG1）-低危險類。在正常使用條件下，根據人的正常光照行為不會造成光生物輻射危害。1類危險補光燈的光輻射應同時滿足以下要求：

      1）在10000s內不造成光化學紫外危害（Es)

      2）在300s內不造成近紫外危害(Euva);

      3）在100s內不造成對視網膜藍光危害（LB)

      4）在100s內不造成對眼睛的紅外輻射危害 (EIR)

      5）發射紅外輻射但沒有強視覺刺激（即小于  cd/m²)，并且10s內不造成近紅外視網膜危害（微弱視覺刺激）)(L_IR)

      c) 2類危險（RG2）-中度危險類。根據人眼對高亮度光源的眩目回避或熱輻射的不舒適反應，不造成光生物輻射危害。2類危險補光燈的光輻射應同時滿足以下要求：

      1）在1000s內不造成光化學紫外危害（Es) ;

      2）在100s內不造成近紫外危害（EUVA);

      3）在0.25s內不造成對視網膜藍光危害 (LB)

      4）在10s內不造成對眼睛的紅外輻射危害（

      d）3類危險（RG3）——高危險類。即使是瞬間或短暫的光照，也會造成光輻射危害。凡是補光燈光輻射超過2類危險的都屬于3類危險（高危險）。

      Es、EuvA、E、LB、LR和 Lm的計算公式見附錄A。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
