1 范圍

      本標準規定了煤礦井下靜態破碎的設計要求、施工要求、安全要求和試驗方法。

      本標準適用于煤礦井下靜態破碎的設計與施工。

2 規范性引用文件

      下列文件對于本標準的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB 6722 爆破安全規程

      AQ 1060-2008 煤礦井下爆破工安全技術培訓大綱及考核標準

      JC 506-2008 無聲破碎劑

      JC/T 729-2005 水泥凈漿攪拌機

      JGJ 147-2004 建筑拆除工程安全技術規范

      煤礦安全規程2011年版

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      靜態破碎劑 static cracking agent

      一種與適當比例水混合后填充到破裂孔，利用其與水反應產生的較大膨脹壓，將巖石或混凝土破裂的粉狀工程施工材料。

3.2

      自由面 free surface

      被破碎體和外部（空氣或水）相接觸的表面，亦稱臨空面。

3.3

      破裂參數 cracking parameters

      破裂孔的孔徑、孔深、相鄰孔距、排距等影響破碎效果的因素的總稱。

3.4

      孔徑 borehole diameter

      破裂孔的直徑。

3.5

      孔深 borehole depth

      破裂孔的深度。

3.6

      孔距 borehole space

      同一排上相鄰兩破裂孔的中心距

3.7

      排距 distance between two rows

      相鄰兩排破裂孔之間的距離。

3.8

      水劑比 water agent ratio

      水與靜態破碎劑拌和時,所用水質量與靜態破碎劑質量的比值。

3.9

      膨脹壓 expansive stress

      靜態破碎劑由于體積膨脹而作用在孔壁上單位面積的壓力。

3.10

      體積膨脹率 volume expansion ratio

      靜態破碎劑水化反應后體積與反應前體積的比值。

3.11

      反應時間 reaction time

      靜態破碎劑從加水拌和后達到最大膨脹壓所需的時間。

3.12

      反應溫度 reaction temperature

      靜態破碎劑水化反應過程中所達到的最高溫度。

3.13

      抑制劑 unexciting agent

      能夠減緩靜態破碎劑反應速度的活性復合劑。

3.14

      激發劑 exciting agent

      能夠加快靜態破碎劑反應速度的活性復合劑。

4 設計要求

4.1 一般規定

4.1.1 應依據待破碎區域的技術要求、工程地質條件、水文地質條件、環境溫度、濕度等，按本標準要求 編制施工組織設計與安全措施。

4.1.2 設計前應進行靜態破碎劑的膨脹壓測試（見附錄A）、反應溫度與體積膨脹率測試（見附錄B）和 現場試配試驗（見附錄C）,以便于指導靜態破碎的設計和施工。

4.2 設計準備

      設計前作如下準備：

      a）提供待破碎區域的地形、水文地質條件、瓦斯地質條件；

      b）提供待破碎區域的周?chē)h(huán)境；

      c）測定待破碎區域的溫度和濕度；

      d）測定待破碎區域被破碎體的基本力學性能；

      e）繪制待破碎區域的平面圖；

      f）提供待破碎區域施工現場保障通風的措施、防止瓦斯突出、瓦斯（煤塵）爆炸的措施和防突水 的措施。

4.3 破裂參數設計

4.3.1 設計要求

      破裂參數應依據靜態破碎劑的性能，被破碎體的基本物理力學性能，待破碎區域的地形、地質、水 文、環境條件，以及安全要求確定。

4.3.2 破裂孔排列

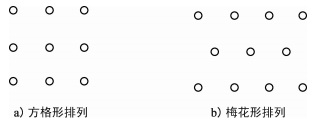

      破裂孔的排列形式主要取決于被破碎體和對破碎效果的要求。當多排孔破碎時，破裂孔的排列形 式主要是方格形排列和梅花形排列如圖1所示。其他排列形式是對上述兩種排列形式的變化。

圖1 破裂孔排列形式

4.3.3 破裂孔孔徑

      孔徑一般為38 mm?50 mm。

4.3.4 破裂孔孔距

      孔距的大小可按公式(1)計算:

a = Kd ………………………（1）

      式中：

      a--孔距,單位為毫米；

      d--孔徑，單位為毫米；

      K--破裂系數。

      破裂系數K值可從表1和表2中選取。

表1 混凝土的破裂系數K(孔徑d 50 mm)
