1 范圍

      本標準規定了礦用卡箍式環型撓性管接頭的術語、型號規格、技術要求、試驗方法、檢驗規則、標志、包裝、運輸、貯存等。

      本標準適用于煤礦各種場合中使用的卡箍式環型撓性管接頭，其它行業也可參照使用。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款，凡是注明日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注明日期的引用文件，其最新版本適用于本標準。

      GB 191 包裝儲運圖示標志

      GB/T 228 金屬材料 室溫拉伸試驗方法

      GB/T 528 硫化橡膠或熱塑性橡膠拉伸應力應變性能的測定

      GB/T 531橡膠袖珍硬度計壓入硬度試驗方法

      GB/T 1348 球墨鑄鐵件

      GB/T 1690 硫化橡膠或熱塑性橡膠耐液體試驗方法

      GB/T 3098.1 緊固件機械性能 螺栓 螺釘和螺柱

      GB/T 3098.2 緊固件機械性能 螺母 粗牙螺紋

      GB/T 3512 硫化橡膠或熱塑性橡膠 熱空氣加速老化和耐熱試驗

      GB/T 6414 鑄件 尺寸公差與機械加工余量

      GB/T 7759硫化橡膠、熱塑性橡膠 常溫、高溫和低溫下壓縮永久變形測定

      GB/T 9441 球墨鑄鐵金相檢驗

      GB/T 17219 生活飲用水輸配水設備及防護材料安全性評價標準

3 術語和定義

      下列術語和定義適用于本標準。

3.1卡箍式環型撓性管接頭（以下簡稱管接頭）Flexible tube fittings

      是用卡箍（以下簡稱管卡）、密封圈、鋼環、 緊固件等組成的快速拼裝管接頭。主要對輸送水、壓縮空氣、瓦斯（煤氣）、低溫蒸汽、石油、乳（糖液）制品、漿狀物體及粉塵（干灰）等介質正負壓管路提供密封連接。

3.2 偏轉角 Deflection angle

      在接頭處相鄰管端沿軸線可實現的角變位量。

3.3 額定公稱壓力 Nominal pressure

       卡箍式環型撓性管接頭在正常工作狀態下允許的最大工作壓力。

3.4 公稱通徑 Nominal bore

      卡箍式環型撓性管接頭的名義內徑。

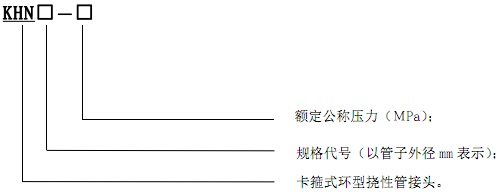

4 型號規格

5 技術要求

5.1 管接頭應符合本標準的要求，并按照經規定程序批準的圖紙和技術要求制造。

5.2 管卡

5.2.1管卡材質

      管卡的材質為球墨鑄鐵，其機械性能不低于QT 450-10，并應符合GB/T 1348球墨鑄鐵件規定。球墨鑄鐵球化級別不得低于GB/T  9441中球墨鑄鐵金相檢驗的3級標準。采用其它不低于球墨鑄鐵(QT 450-10)的抗拉強度和抗腐蝕性的材料,應符合相應的國家標準。

5.2.2 鑄件尺寸

      鑄件尺寸公差應符合GB/T 6414規定。

5.2.3 管卡外觀

      管卡表面不允許有影響機械性能的裂紋、縮孔、縮陷、冷隔、夾渣、氣孔、砂眼等。

5.2.4 管卡標志

      管卡應在明顯位置清晰標明：廠標、型號規格、額定公稱壓力等。

5.2.5 管卡防腐蝕

      管卡內外面應浸防銹底漆，根據需要外表面還可再涂一層油性調和漆。管卡表面漆層應光滑，不允許有密集氣泡及直徑大于1.5 mm的氣泡存在，不允許有厚度大于1.5 mm的漆塊堆積，鑄件裸露面積不大于總表面積的5%。

5.2.6 管卡結構尺寸見附錄A規定。

5.3 螺栓和螺母

5.3.1 螺栓

      螺栓的性能不應低于 GB/T 3098.1中規定的8.8級要求,螺紋公差6g。螺栓應鍍鋅或鍍其它具有相同耐腐蝕性的材料。

5.3.2 螺母

      螺母的結構尺寸與螺栓相配套，機械性能應符合GB/T 3098.2中規定的8級要求，螺紋公差6H。螺母應鍍鋅或鍍其它具有相同耐腐蝕性的材料。

5.4 鋼環

      鋼環材料應選用碳素結構鋼Q235，或選用機械性能和焊接性能不應低于Q235的材料，鋼環的力學性能應符合表1規定：

表1 鋼環的力學性能

5.5 密封圈

5.5.1密封圈性能要求

      密封圈性能應符合表2---表5的規定。

表2 天然橡膠密封圈的物理機械性能

表3  乙丙橡膠密封圈的物理機械性能

表4  丁腈橡膠密封圈的物理機械性能
