1 范圍

      本標準規定了煤礦用隔爆型轉換開關的產品分類、技術要求、試驗方法、檢驗規則和標志、包裝、運輸、貯存。

      本標準適用于手動不頻繁地接通和分?jǐn)嚯娐芳稗D(zhuǎn)換電路、控制照明燈、信號燈及測量電路等的煤礦用隔爆型轉換開關（以下簡稱“轉換開關”）。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 191 包裝儲運圖示標志

      GB/T 228 金屬材料 室溫拉伸試驗方法

      GB/T 2423.4 電工電子產品基本環境試驗規程  試驗Db:交變濕熱試驗方法

      GB 3836.1-2000 爆炸性氣體環境用電氣設備  第1部分：通用要求

      GB 3836.2-2000 爆炸性氣體環境用電氣設備  第2部分：隔爆型 “d”

      GB 3836.3 爆炸性氣體環境用電氣設備 第3部分：增安型“e”

      GB/T 10111 隨機數的產生及其在產品質量抽樣檢驗中的應用程序

      GB/T 14048.1 低壓開關設備和控制設備  總則

      GB/T 14048.5-2008 低壓開關設備和控制設備 第5-1部分:控制電路電器和開關元件 機電式控制電路電器

      AQ 1043 礦用產品安全標志標識

      MT/T 661 煤礦井下用電器設備通用技術條件

3 產品型式、基本參數

3.1　產品型式

3.1.1　防爆型式為礦用隔爆型；防爆標志為“ExdI”。

3.1.2　按極數分為：1極、2極和3極。

3.1.3　按轉換位置為：兩位置、三位置。

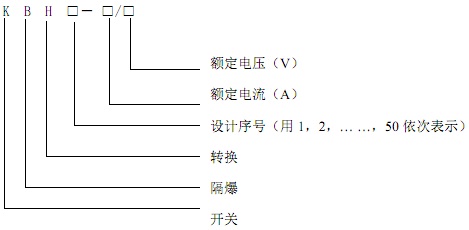

3.2　型號及含義

3.3　基本參數

3.3.1　額定電壓：交流127V、220V、380V、660V。

3.3.2　額定電流：5A、10A、16A、31.5A、63A。

3.3.3　交流電源額定頻率：50Hz。

4 技術要求

4.1　產品應符合本標準和MT/T661的要求，并按照規定程序批準的圖樣和技術文件制造。

4.2　轉換開關在下列條件下應能正常工作：

      a) 環境氣壓：86kPa～110kPa；

      b) 環境溫度：-20℃～+40℃；

      c) 平均相對濕度：不大于95%（+25℃時）；

      d) 具有甲烷爆炸性氣體混合物的煤礦井下；

      e) 無顯著搖動和劇烈振動的環境；

      f) 污染等級：3級；

      g) 安裝類別：Ⅲ。

4.3　轉換開關內不同電位的帶電零件之間、帶電零件與殼體等接地體之間的電氣間隙和爬電距離在考慮正確連接電纜后應不小于表1的規定。

表1  電氣間隙和爬電距離

4.4　轉換開關的絕緣部件應能承受表2歷時1min的工頻耐壓試驗，無擊穿或閃絡現象。

表2  工頻耐壓試驗電壓值

4.5　轉換開關的接線端子、觸頭和操縱桿的溫升應不超過表3所規定的值。

表3  極限溫升

4.6　轉換開關經嚴酷等級為高溫+40℃、試驗周期12d的交變濕熱試驗后，絕緣電阻值應不小于1.5MΩ，并能承受本標準4.4規定的工頻耐壓試驗，且隔爆面不應有銹蝕現象。

4.7　轉換開關在非正常使用條件下按使用類別的接通和分?jǐn)嗄芰?yīng)滿足表4的規定。操作循環次數為10次，每分鐘操作次數為6次，通電時間均不小于0.05s。

表4  接通和分?jǐn)嗄芰?/strong>

4.8　轉換開關的機械壽命以觸頭元件無負載時的操作次數表示。在整個機械壽命試驗期間，轉換開關不應進行任何維護、修理和更換零件，試后轉換開關應仍能繼續正常工作。轉換開關的機械壽命次數按表5選擇。

表5  機械壽命次數

4.9　轉換開關按使用類別的電壽命試驗參數按照表6規定。試驗次數不應少于機械壽命次數的1/20。

表6  電壽命試驗參數

4.10　轉換開關的額定限制短路電流應在試驗電壓為1.1倍額定值。功率因數在0.5～0.7之間，通以1000A預期電流3次，其間隔時間不小于3min。每次短路后，轉換開關應處于良好的工作狀態。

4.11　轉換開關內的接線端子宜選用標準件，絕緣套管扭轉試驗時，導電桿和絕緣套管都不允許轉動和損壞。

4.12　轉換開關隔爆接合面的最小有效長度L、螺栓通孔邊緣至隔爆接合面內緣的最小有效長度l和隔爆接合面的最大間隙（或直徑差）iC應符合表7的規定。

表7   隔爆接合面結構參數

4.13　穿通隔爆外殼壁的轉換開關桿與桿孔隔爆接合面參數，除應符合表7規定外，當轉換開關桿直徑不大于25 mm時，L應不小于轉換開關桿直徑；當轉換開關桿直徑大于25 mm時，則L應不小于25.0 mm；

4.14　轉換開關隔爆接合面的粗糙度Ra應不超過6.3 μm，但操縱桿的粗糙度Ra應不超過3.2 μm。隔爆接合面應采取防銹措施，但不應涂油漆。

4.15　轉換開關隔爆外殼的緊固件應采用防松措施。采用防松墊圈時，螺栓和不透螺孔緊固后還應留有大于2倍防松墊圈厚度的螺紋余量。緊固螺孔不應穿通外殼壁，螺孔周圍和底部的厚度應不小于螺栓直徑的1/3，但至少為3.0mm。

4.16　轉換開關隔爆外殼應進行靜壓試驗（水壓試驗），歷時10+20 s，試后外殼不應損壞或產生影響隔爆性能的永久變形。

4.17　轉換開關隔爆外殼經沖擊試驗（壁厚大于3mm的鋼材外殼除外）后，不應產生影響防爆性能的變形或損壞。沖擊能量為20J（非采掘工作面用轉換開關可為7J）。

4.18　引入裝置經沖擊試驗后，不應產生影響防爆性能的變形或損壞。沖擊能量為20J（非采掘工作面用轉換開關可為7J）。

4.19　引入裝置經夾緊試驗后，試棒位移應不大于6mm，其結構不應損壞。

4.20　引入裝置經密封試驗、機械強度試驗后，不得滴水和損壞（GB3836.2-2000附錄D）。

4.21　引入裝置中彈性密封圈材料的硬度應為IRHD45～55度，經彈性密封圈材料老化試驗后，其硬度變化應不超過20%。

4.22　用于采掘工作面的轉換開關隔爆外殼，當容積大于2000 cm3時，應用鋼板或鑄鋼制成；非采掘工作面用的轉換開關隔爆外殼，可用牌號不低于HT250的灰鑄鐵制成。

4.23　轉換開關經外殼耐壓試驗后，不得產生影響隔爆性能的變形或損壞；進行內部點燃不傳爆試驗時，不應傳爆。

4.24　轉換開關外殼應按GB 3836.1-2000中第15章設內、外接地裝置。

4.25　轉換開關外殼內、外表面應首先涂防銹底漆，然后內表面非隔爆面應均勻地涂耐弧漆；外表面涂磁漆。

4.26　轉換開關上所有黑色金屬零部件應采取防腐蝕措施。

4.27　轉換開關操縱桿應有防止誤動作的措施。

轉換開關的閉合和斷開應有清晰指示和可靠定位，閉合指示為“I”、“II”或“1”、“2”，斷開指示為“0”（兩位者也可分為“分”、“合”）。
