1 范圍

      本標準規定了散裝物料倉破拱空氣炮（以下簡稱：破拱空氣炮）的術語和定義、型式與基本參數、技術要求、安裝與使用要求、試驗方法、檢驗規則、標志、包裝、運輸及貯存。

      本標準適用于煤炭行業散裝物料倉用破拱空氣炮，也適用于電力、化工、水泥、冶金、鋼鐵焦化、鑄造、糧食等行業散裝物料倉用破拱空氣炮。同時適用于含有粉塵爆炸及瓦斯突出或爆炸危險性氣體的散裝物料倉用破拱空氣炮。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB 150-1998  鋼制壓力容器

      GB/T 700-2006 碳素結構鋼（ISO 630:1995， NEQ）

      GB 713-2008 鍋爐和壓力容器用鋼板（ISO 9328-2:2004，NEQ）

      GB/T 1801-1999 極限與配合 公差帶和配合的選擇（eqv ISO1829:1975）

      GB/T 1804-2000 一般公差 未注公差的線性和角度尺寸的公差（eqv ISO 2768-1:1989）

      GB/T 8163 輸送流體用無縫鋼管（GB/T8163-2008，EN 10216：2004，NEQ）

      GB/T 9019-2001 壓力容器公稱直徑

      GB/T 10111 隨機數的產生及其在產品質量抽樣檢驗中的應用程序

      HG 20592-1997 鋼制管法蘭型式、參數(歐洲體系)

      JB 4708-2000 鋼制壓力容器焊接工藝評定

      JB/T 4711-2003 壓力容器涂敷與運輸包裝

      JB/T 4730.2-2005 承壓設備無損檢測 第2部分：射線檢測

      JB/T 4746-2002 鋼制壓力容器用封頭

      TSG R0003-2007《簡單壓力容器安全技術監察規程》

3 術語和定義

      下列術語和定義適用于本標準。

3.1

      破拱空氣炮 the arch-breakage air-shot

      以壓縮空氣噴爆原理，消除和防止各類型料倉、料斗內的物料起拱、粘倉閉塞等現象的專用裝置。

3.2

      噴爆能量 energy of extrusion

      空氣炮噴爆時，大量氣體在1馬赫數的音速速度作用下，以瞬間膨脹所釋放的能量。

4 型式與基本參數

4.1 型式

4.1.1 操作方式

      破拱空氣炮按操作方式分為：

      ——電動控制；

      ——手動控制。

4.1.2 安裝型式

      破拱空氣炮按安裝形式分為：

      ——吊裝；

      ——座裝。

4.1.3 結構型式

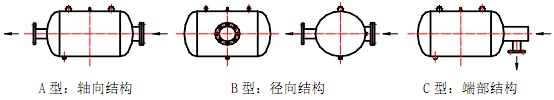

      破拱空氣炮的結構類型按進氣口與噴爆口位置分為三種型式,見圖1。

      ——軸向結構為A型；

      ——徑向結構為B型；

      ——端部結構為C型。

      注：圖示所注箭頭方向?yàn)楣摅w進出壓縮空氣的方向。

圖1  破拱空氣炮結構型式

4.2 基本參數

      基本參數應符合表1的規定。

表1  基本參數

5 技術要求

5.1 基本要求

5.1.1 破拱空氣炮的設計、制造單位應當具備TSG R0003-2007規定的A1級、A2級、C級、D1級或D2級中任一項壓力容器設計、制造資格許可。

5.1.2 破拱空氣炮應符合本標準要求，并按照經規定程序批準的產品幾何圖樣及技術文件制造。凡本標準未規定的技術要求，按相關國家標準和行業標準執行，并接受TSG R0003-2007的監督。

5.1.3 經規定程序批準的產品圖樣未注公差等級的按GB/T1804-2000規定制造，其機械加工尺寸公差等級為IT14級；非機械加工尺寸等級為IT16級。

5.1.4 破拱空氣炮外觀質量不應有經規定程序批準的產品幾何圖樣中未規定的凹、凸及其它機械劃痕損傷現象。

5.1.5 所有外購件、外協件應有產品質量合格證書，并經制造廠技術質量檢驗部門驗證合格后，方可用于裝配。

5.1.6 破拱空氣炮的罐體涂敷用漆為桔紅色，涂敷要求應符合JB/T 4711-2003中3.1、3.2、3.3的規定。

5.2 破拱空氣炮罐體要求

5.2.1 破拱空氣炮的公稱內徑應符合GB/T 9019-2001的有關規定。

5.2.2 破拱空氣炮封頭應符合JB/T 4746-2002規定的以內徑為基準的橢圓形封頭。

5.2.3 破拱空氣炮罐體母材，當工作環境溫度在0℃～60℃時，應不低于GB/T 700-2006中Q235-B的規定；當工作環境溫度小于或等于-20℃時，應不低于GB 713-2008中Q345R的規定。

5.2.4 破拱空氣炮主要受壓元件的壁厚，應符合TSG R0003-2007中第二十條的規定。

5.2.5 破拱空氣炮封頭與筒體的冷加工成形和焊接應符合GB 150-1998中10.2、10.3的有關規定。

5.2.6 破拱空氣炮的A、B類焊接接頭對口錯邊量b，應符合GB 150-1998中10.2.4.1的相關規定，且不大于1mm。

5.2.7 在焊接接頭環向和軸向形成的棱角E，應符合GB 150-1998中10.2.4.2的相關規定，且不大于1.5mm。

5.2.8 罐體接管法蘭或噴爆缸體接管法蘭的第一個法蘭密封面應垂直于接管或缸體的主軸中心線，其偏差均不得超過法蘭外經的1％，且不大于2mm。
