1 范圍

      本標準規定了礦用封孔器的術語和定義、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。

      本標準適用于煤礦井下注水、注漿和抽放瓦斯使用的封孔器（以下簡稱封孔器）。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 9969 工業產品使用說明書 總則

      GB/T 10111 隨機數的產生及其在產品質量抽樣檢驗中的應用程序

      AQ 1043 礦用產品安全標志標識

3 術語和定義

      下列術語和定義適用于本標準。

3.1

      適用孔徑 Applicable hole diameter

      能使封孔器達到設計封孔效果的鉆孔直徑。

3.2

      設計工作壓力 Designed working pressure

      封孔器可供正常使用的壓力范圍。

4 分類和型號

4.1 分類

      按封孔器的封孔原理可分為水壓式、氣壓式、推脹式、插入式、吸入式封孔器等；按封孔器的用途可分為注水用、注漿用、抽放瓦斯用、抽放瓦斯及注水用封孔器等。

4.2 型號

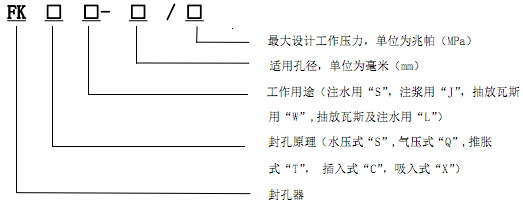

      封孔器按下列規定進行命名：

      示例：適用孔徑為50mm，額定工作壓力為6MPa的抽放瓦斯及注水用封孔器的型號規格表示為FKQL-50/6。

5 要求

5.1 一般要求

      產品應符合本標準要求，并按經規定程序批準的圖樣及技術文件制造。

5.2 工作環境條件

      封孔器應在以下環境下正常工作：

      a) 溫度：（0～40）℃；

      b) 具有甲烷氣體和粉塵爆炸危險的煤礦井下。

5.3 外觀質量

      封孔器表面不應有氣泡、裂口、凹陷、骨架層外露、缺膠、鼓包、脫膠和機械雜質等缺陷。

5.4 規格尺寸

5.4.1 長度公差

      長度公差應符合表1規定。

表1 長度公差

5.4.2 外徑公差

      外徑公差應符合表2規定。

5.4.3 適用孔徑

      應明確給定封孔器的適用孔徑大小。

表2 外徑公差

5.5 自由膨脹外徑

      水壓式和氣壓式封孔器應明確給出在設計工作壓力下限的自由膨脹外徑范圍；推脹式封孔器應明確給出自由膨脹外徑范圍；其自由膨脹外徑應不小于規定值。

5.6 密封性能

      水壓式和氣壓式封孔器在最大設計工作壓力的1.1倍壓力下，保持5min，應無泄漏和其他損傷。

5.7 最小爆破壓力

      水壓式和氣壓式封孔器的最小爆破壓力應符合表3的規定。

5.8 阻燃性能

      封孔器用橡膠體試件按本標準作火焰燃燒試驗時，當酒精噴燈燃燒器移走后，每組三根試件的火焰和火星燃燒時間的算術平均值不得大于30s。

表3 最小爆破壓力要求

5.9 導電性能

      封孔器用橡膠體表面電阻值應滿足：

      a）注水用封孔器：小于等于1×10⁸Ω；

      b）注漿用封孔器：小于等于1×10⁸Ω；

      c）抽放瓦斯用封孔器：小于等于1×10⁶Ω；

      d）抽放瓦斯及注水用封孔器：小于等于1×10⁶Ω。

5.10 封孔力

      注水、注漿用封孔器在其設計工作壓力上限工作狀態下，穩定3min后，10min內，其位移量應小于等于5mm。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
