1 范圍

      本標準規定煤礦用局部通風機塑料葉輪（以下簡稱塑料葉輪）的定義、技術要求、試驗方法和檢驗規則。

      本標準適用于煤礦用局部通風機使用的塑料葉輪。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB 3836.1-2000 爆炸性氣體環境用電氣設備 第Ⅰ部分：通用要求

      GB/T 10111 隨機數的產生及其在產品質量抽樣檢驗中的應用程序

      JB/T 6445 工業通風機葉輪超速試驗方法

      MT 113-1995 煤礦井下用聚合物制品阻燃抗靜電性通用試驗方法和判定規則

      MT 222-2007 煤礦用局部通風機技術條件

3 術語和定義

      下列術語和定義適用于本標準。

3.1 煤礦用局部通風機塑料葉輪 Plastic rotor for coal mining auxiliary fan

      煤礦用局部通風機使用，以工程塑料為主要原料，添入適量添加劑，經一次注塑成葉片和輪轂的整體葉輪，或一次注塑成型裝配在輪轂上的葉片，與輪轂構成的組合葉輪。

4 技術要求

4.1 一般要求

4.1.1 塑料葉輪應符合本標準要求，并按供需雙方協議或合同的要求設計制造。

4.1.2 塑料葉輪所用的塑料和添加劑，或塑料和添加劑的混合物應符合相應標準的規定，應具有合格證和相關資格證件，并經驗收后方可使用

4.1.3 塑料葉輪的規格型號應符合MT 222-2007中表1的規定。

4.1.4 塑料葉輪上應標注有配用通風機的規格型號、旋轉方向，生產批號、出廠編號。

4.1.5 塑料葉輪設計使用年限不得小于5年。

4.2 外觀質量

4.2.1 塑料葉輪表面應光滑，平整，不許有氣泡、裂紋和明顯的溝紋，凹紋等，外觀色澤應均勻。

4.2.2 塑料葉輪軸孔直徑、長度及公差應與配用電動機的軸相適應；軸孔與軸的配合應牢固，并便于葉輪的拆裝。

4.3 抗靜電性能

      塑料葉輪應用于煤礦用壓入式局部通風機，其試件表面電阻算術平均值不大于3×10⁸ Ω；塑料葉輪應用于煤礦用抽出式局部通風機，其試件表面電阻算術平均值不大于1×10⁶Ω。

4.4 阻燃性能見表1。

表1 阻燃性試驗             單位為秒

4.5 超速性能

      塑料葉輪在最高工作轉速110％下運轉，持續時間不得少于2 min后，不得松動或有裂紋；葉輪直徑尺寸變形量不大于0.5‰。

4.6 抗沖擊性能

      塑料葉輪經抗沖擊試驗，不得出現斷裂、裂縫或永久變形。

4.7 抗拉強度

      塑料葉輪直徑小于等于800 mm時，塑料葉輪所用材料的抗拉強度應不小于50 MPa，熱穩定性試驗后應不低于標準值的50%。

      塑料葉輪直徑大于800 mm時，塑料葉輪所用材料的抗拉強度，應不小于塑料葉片受離心力作用所產生最大拉伸應力的6倍，熱穩定試驗后應不小于3倍。

4.8 熱穩定性能

      塑料葉輪經熱穩定試驗后，其性能應符合4.3～4.7的要求。

5 試驗方法

5.1 試驗用拉力機應滿足：量程20kN，精度1%；橫梁運行速度的精度：±5mm/min的試驗要求。

5.2 用目測法和相關量具，按4.1.4、4.2.1、4.2.2的要求檢查外觀質量。

5.3 抗靜電性能試驗按MT 113-1995中第5章的規定進行，若塑料葉輪為經一次注塑成葉片和輪轂的整體葉輪可直接從塑料葉輪上取樣,制取的樣品應大于測試電極的外徑；若塑料葉輪為一次注塑成型裝配在輪轂上的葉片，與輪轂構成的組合葉輪，可制作小樣，應和成品塑料葉輪同一批配料。出廠檢驗可以采用同一批配料制小樣的方式進行。

5.4 阻燃性試驗按MT 113-1995中第4章的規定進行，直接從塑料葉輪上取樣，試樣形狀為矩形，每件長度不小于150mm，寬度不小于25mm。若從葉片上取樣，試樣長度為葉片全長，寬度不小于25mm。出廠檢驗可以采用同一批配料制小樣的方式進行。

5.5 超速性能試驗按JB/T 6445的規定進行。

5.6 抗沖擊性能試驗按GB 3836.1-2000中23.4.3.1的規定進行，沖擊能量為20 J。

5.7 抗拉強度試驗

5.7.1 制樣

      試樣在塑料葉輪輪盤上取得,可采用啞鈴形裁刀沖裁或機械加工方法制取五組樣品。

      試樣按照在塑料葉輪輪盤上具體能裁取的總長度分為：類型1（圖1）和類型2（圖2）

      注：若塑料葉輪為一次注塑成能裝配在輪轂上的葉片，與輪轂構成的組合葉輪，可考慮制作小樣，但必須是和成品塑料葉輪同一批配料。

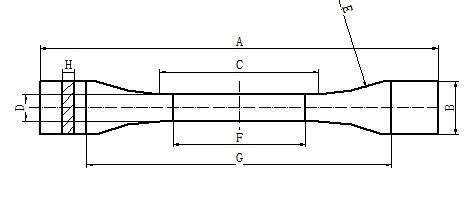

圖1 類型1試樣

表2  類型1試樣尺寸   單位為毫米
