1 范圍

      本標準規定了煤礦局部通風機自動調速裝置（以下簡稱調速裝置）的技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。

      本標準適用于煤礦局部通風機自動調速裝置。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 191 包裝儲運圖示標志

      GB/T 2423.4 電工電子產品環境試驗 第2部分：試驗方法 試驗Db 交變濕熱（12h＋12h循環）

      GB 3836.1 爆炸性氣體環境用電氣設備 第1部分：通用要求

      GB 3836.2 爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”

      GB 3836.4 爆炸性氣體環境用電氣設備 第4部分：本質安全型“i”

      GB 4208 外殼防護等級（IP代碼）

      GB 9969.1 工業產品使用說明書 總則

      GB/T 10111 隨機數的產生及其在產品質量抽樣檢驗中的應用程序

      GB/T 12325 電能質量 供電電壓允許偏差

      GB/T 12668.2 調速電氣傳動系統 第2部分：一般要求 低壓交流變頻電氣傳動系統額定值的規定

      GB/T 13384 機電產品包裝通用技術條件

      GB 14048.1 低壓開關設備和控制設備 第1部分： 總則

      GB/T 14549 電能質量 公用電網諧波

      GB/T 15543 電能質量 三相電壓允許不平衡度

      GB/T 15945 電能質量 電力系統頻率允許偏差

      GB/T 18039.3 電磁兼容 環境 公共低壓供電系統低頻傳導騷擾及信號傳輸?shù)募嫒菟?/p>

      GB/T 18039.4 電磁兼容 環境 工廠低頻傳導騷擾的兼容水平

      AQ 1043 礦用產品安全標志標識

3 型號、型式及基本參數

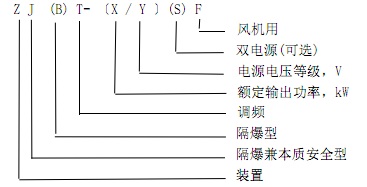

3.1 型號及含義

3.2 型式

      防爆型式：礦用隔爆兼本質安全型、礦用隔爆型。

      防爆標志：Exd[ib]I、ExdI。

3.3 基本參數

      a）電源輸入電壓：380 VAC、660 VAC、1140 VAC，50 Hz；電源輸入電壓允許波動范圍：85%～110%；調速裝置輸出電壓：380 VAC、660 VAC、1140 VAC；

      b）輸出頻率范圍：30.0Hz～50.0Hz；

      c）調速裝置外接輸入信號：頻率型、電流型、電壓型；

      d）顯示方式：液晶顯示屏，顯示運行狀態，保護類別，故障狀態，瓦斯?jié)舛?，?bào)警等；

      e）輸出觸點容量: DC 24V、10A，AC 220V、10A 。

4 使用環境

      a）海拔高度不超過1000；

      b）環境大氣壓：80 kPa～106 kPa；

      c）環境溫度：0 oC～40oC；

      d）相對濕度不大于95％（25 oC時）；

      e）無劇烈振動、沖擊的場所；

      f）適用于有瓦斯和煤塵爆炸性危險的煤礦井下。

5 技術要求

5.1一般要求

5.1.1 調速裝置應符合本標準的要求，并按規定的程序批準的圖樣和文件制造。

5.1.2 調速裝置所用的材料應符合相應標準的規定。自制件、外協件應檢驗合格后方可進行裝配。外購件應有證明質量合格的文件，并經驗收合格后方可使用。

5.1.3 調速裝置外觀應光潔，不應有銹蝕、涂覆層脫落、碰傷、劃痕，銘牌及各種標志明顯。

5.1.4 各零、部件應清潔，無腐蝕現象，緊固件應安裝正確、牢固。

5.1.5 調速裝置在機殼上適當位置設置起吊用的吊耳，在機殼的底部設置底腳。

5.1.6 調速裝置接線端應完整無損，接線端標記應清晰、正確。

5.1.7 調速裝置內部采用接線端子，引線標志用不同的顏色表示，并用字母A-Z及阿拉伯?dāng)?shù)字注明各引線端。

5.1.8 調速裝置接地連接件應符合GB 3836.1的規定。

5.1.9 溫升要求

      調速裝置內各部件應進行溫升試驗，在額定輸出功率下，溫升或溫度不應超過表1的規定。

表 1

5.2 防爆要求

5.2.1 調速裝置的防爆性能應符合GB 3836.1、GB 3836.2、GB 3836.4的規定。

5.2.2 隔爆接合面參數如隔爆面寬度、間隙、表面粗糙度等應符合GB 3836.2的規定。

5.2.3 本質安全電路端子設有單獨的接線腔，本質安全電路端子與非本質安全電路接線端子之間的距離應符合GB 3836.4的規定。

5.2.4 隔爆接線盒內電氣間隙、爬電距離應滿足表2規定。

表 2

5.2.5 調速裝置的隔爆外殼應能承受水壓1Mpa,或試驗壓力應為參考?jí)毫Φ?.5倍但至少0.5MPa，歷時10s～60s外殼無結構損壞或可能影響隔爆性能的永久變形。

5.2.6 引入裝置試驗應符合GB 3836.1和GB 3836.2的要求。

5.2.7 彈性密封圈材料老化試驗應符合GB 3836.1的要求。

5.2.8 絕緣套管應能符合GB 3836.1的絕緣套管扭轉試驗。

5.2.9 調速裝置電源變壓器的型式試驗應滿足GB 3836.4的要求。電源變壓器的例行試驗應符合表3的要求。
