1 范圍

      本標準規(guī)定了水泥窯用耐火材料抗生活垃圾預(yù)處理可燃物侵蝕性試驗方法的原理、儀器設(shè)備、試樣制備、試驗步驟、結(jié)果測定及數(shù)據(jù)處理和試驗報告。

      本標準適用于水泥窯用耐火材料抗生活垃圾預(yù)處理可燃物侵蝕性的測定。

2 規(guī)范性引用文件

      下列文件對于本文件的應(yīng)用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 7321 定形耐火制品試樣制備方法

      GB/T 8170 數(shù)值修約規(guī)則與極限數(shù)值的表示和判定

      GB/T 10325 定形耐火制品驗收抽樣檢驗規(guī)則

      GB/T 17617 耐火原料和不定形耐火材料 取樣

      GB/T 18930 耐火材料術(shù)語

      GB/T 35170 水泥窯協(xié)同處置的生活垃圾預(yù)處理可燃物

      GB/T 35171 水泥窯協(xié)同處置的生活垃圾預(yù)處理可燃物取樣和樣品制備方法

      YB/T 5202 致密耐火澆注料 稠度測定和試樣制備方法

3 術(shù)語和定義

      GB/T 18930界定的術(shù)語和定義適用于本文件。

4 原理

      將一定量的生活垃圾預(yù)處理可燃物（CMSW）放入耐火材料試樣內(nèi)，在高溫下CMSW燃燒后釋放出來的揮發(fā)物（氯化物、硫化物等）等侵蝕性物質(zhì)會與耐火材料基體發(fā)生化學反應(yīng)，在耐火材料中形成反應(yīng)變質(zhì)層，通過測定反應(yīng)變質(zhì)層的厚度判定其抗侵蝕的能力。

5 儀器設(shè)備

5.1 電熱干燥箱

      能控制溫度在110℃±5℃。

5.2 電加熱爐

      可加熱到1100℃以上，爐膛內(nèi)最大溫差應(yīng)≤10℃，保溫期間裝樣區(qū)溫度波動應(yīng)≤10℃。

5.3 熱電偶高溫計

      量程大于1100℃，分度值不大于5℃。

5.4 游標卡尺或其他量具

      精度不小于0.1mm。

5.5 天平

      分度值不大于0.01g。

6 試樣制備

6.1 取樣

6.1.1 定形耐火材料按照GB/T 10325規(guī)定進行。

6.1.2 不定形耐火材料按照GB/T 17617規(guī)定進行。

6.1.3 CMSW 按照 GB/T 35171規(guī)定進行取樣和制樣，所采用的CMSW由委托方提供，并依據(jù)GB/T 35170的要求提供相關(guān)檢測數(shù)據(jù)。

6.2 制樣

6.2.1 定形耐火材料按照GB/T 7321規(guī)定進行。

6.2.2 不定形耐火材料按照YB/T 5202規(guī)定進行。

6.2.3 CMSW樣品烘干至恒重，最大粒度不大于0.1mm。

6.3 試樣規(guī)格

6.3.1 定形耐火材料：

      邊長不小于70mm的立方體或直徑Φ不小于70mm，高h不小于70mm的圓柱體。試樣圓柱孔表面不準許有明顯的裂紋及明顯缺邊、掉角、蜂窩等缺陷。試樣的中央內(nèi)圓柱孔尺寸為直徑Φ＝30mm，高h＝40mm。尺寸偏差為±2mm，坩堝的內(nèi)孔和底部應(yīng)磨平，內(nèi)部不準許有裂縫。試樣采用同材質(zhì)的頂蓋和火泥進行密封，頂蓋厚度不小于20mm，密封火泥的厚度不超過2mm，試樣的示意圖如圖1所示。

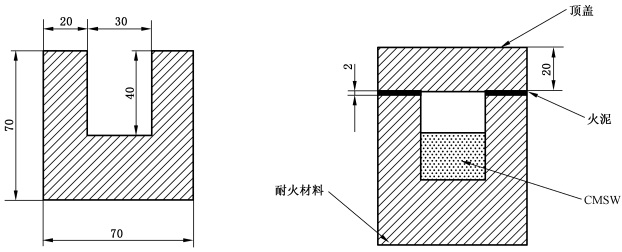

單位為毫米

圖1 耐火材料制品試樣剖面示意圖

6.3.2 不定形耐火材料按6.3.1要求成型。

6.4 試樣分組

      三個耐火材料試樣為一組，用高溫標記物在試樣的側(cè)面編號。

7 試驗步驟

7.1 制樣

      每次試驗需按6.3試樣規(guī)格要求鉆取或成型三個耐火材料試驗樣品。

7.2 樣品干燥

      將7.1制備的試驗樣品和所采用的CMSW在電熱干燥箱中110℃±5℃干燥3h。

7.3 裝樣

      在三個耐火材料試驗樣品的內(nèi)孔中放入等質(zhì)量的CMSW，CMSW體積達到圖1所示內(nèi)孔深度的1/2～2/3為宜。用天平稱取CMSW，準確稱量至0.1g。用和試樣同樣材質(zhì)制成的頂蓋將試驗樣品內(nèi)孔封好，并采用火泥密封。

7.4 升溫過程

      將7.3已裝好CMSW的三個試樣放入5.2要求的電加熱爐中，以4℃/min～6℃/min的速度升溫至1100℃，并保溫3h，保溫期間溫差不得超過±10℃。

7.5 冷卻

      保溫結(jié)束后，試樣隨爐自然冷卻，爐溫達到150℃以下時出爐。

8 結(jié)果測定及數(shù)據(jù)處理

      用厚度為0.5mm的金剛石鋸片將試樣沿縱向中心線切開，將表面清理干凈。用游標卡尺或其他量具測量試樣切開面反應(yīng)變質(zhì)層的厚度，分別記錄試樣側(cè)壁、底部、頂蓋位置的變質(zhì)層最大厚度，精確到0.1mm。

      三個試樣為一組，計算變質(zhì)層厚度平均值，精確到0.1mm。數(shù)值修約規(guī)則按GB/T 8170的規(guī)定進行。報告中注明CMSW的來源。

9 試驗報告

     試驗報告應(yīng)包括以下內(nèi)容：

      a）委托單位；

      b) 試樣名稱、牌號、批號；

      c) 生活垃圾預(yù)處理可燃物（CMSW）來源及成分；

      d) 試驗結(jié)果；

      e) 試驗單位；

      f) 試驗日期。

以上為標準部分內(nèi)容，如需看標準全文，請到相關(guān)授權(quán)網(wǎng)站購買標準正版。
