1 范圍

      本標準規定了耐火材料耐火度試驗方法的原理、設備、試樣準備、標準測溫錐的選擇、錐臺的配備、試驗步驟及試驗報告。

      本標準適用于耐火材料原料和制品耐火度的測定。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 4513.2 不定形耐火材料 第2部分：取樣（GB/T 4513.2 2017，ISO 1927-2：2012，IDT）

      GB/T 6003.1 試驗篩技術要求和檢驗 第1部分：金屬絲編織網試驗篩（GB/T 6003.1 2012，ISO 3310 1:2000,MOD)

      GB/T 7321 定形耐火制品試樣制備方法

      GB/T 8170 數值修約規則與極限數值的表示和判定

      GB/T 10325 定形耐火制品驗收抽樣檢驗規則（GB/T 10325 2012，ISO 5022：1979，NEQ）

      GB/T 13794 標準測溫錐（GB/T 13794 2017．ISO 1146：1988．MOD）

      GB/T 16839.1 熱電偶 第1部分：分度表（GB/T 16839.1 1997，IEC 584-1：1995，IDT）

      GB/T 16839.2 熱電偶 第2部分：允差（GB/T 16839.2-1997．IEC 584-2：1982，IDT）

      GB/T 17617 耐火原料和不定形耐火材料 取樣（GB/T 17617 1998，neq ISO 8656-1：1988）

3 原理

      將耐火材料的試驗錐與已知耐火度的標準測溫錐一起栽在錐臺上，在規定的條件下加熱并比較試驗錐與標準測溫錐的彎倒?fàn)顟B(tài)或通過熱電偶直接測量試驗錐彎倒時的溫度來表示試驗錐的耐火度。

4 設備

4.1 試驗爐

      采用立式管狀爐或箱式爐。試驗時整個錐臺所占有的空間中最大溫差不應超過10℃（相當于GB/T 13794的半個標準錐號），爐溫的均勻性可用熱電偶或標準測溫錐定期檢查。能夠在1.5h～2h內把爐溫升至比試樣估計的耐火度低200℃的溫度，再按平均2.5℃/min勻速升溫，任何時刻與規定的升溫曲線的偏差應小于10℃，直至試驗結束。爐內應保持氧化氣氛。

      注：某些爐子（例如用某典碳氧化合物和氧氣燃燒的爐子）氣氛中含有高含量的水蒸氣和還原性氣體，使用高性能的耐火管（板）可以將錐臺，標準測溫錐、試驗錐與火焰和氣體隔開。

4.2 攝像系統

      用來觀察耐火度試驗過程，包括：光學透鏡、攝像機、圖像處理系統。

4.3 標準測溫錐

      標準測溫錐應符合GB/T 13794的規定。

4.4 錐臺

4.4.1 錐臺是用耐火材料制成的長方體或圓盤，其形狀取決于試驗爐的形狀。錐臺的上、下表面應平整凡相互平行，并具有錐樣起始位置標識。

4.4.2 固定試驗錐及標準測溫錐所用的耐火泥，應在試驗溫度下不與試驗錐和標準測溫錐及錐臺起反應。

4.5 試驗錐成型模具

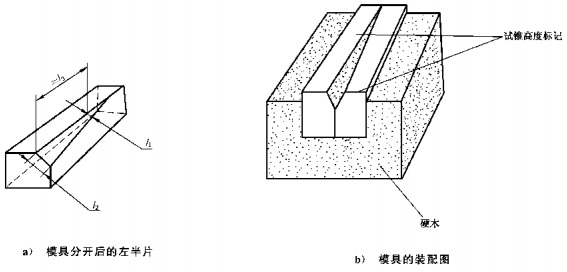

      如圖1所示，用不會污染試驗錐的材料制作，圖中l(wèi)₁、l₂、l₃與GB/T 13794 標準測溫錐一致。

圖1 試驗錐成型模具示意圖

4.6 熱電偶及測溫儀表

      試驗用熱電偶應符合GB/T 16839.1及GB/T 16839.2的相應要求。

4.7 試驗篩

      試驗篩應符合GB/T 6003.1的要求。

4.8 光學高溫計

5 試樣準備

5.1 取樣

      按照GB/T 4513.2、GB/T 10325、GB/T 17617規定或有關協議抽取試樣。

5.2 試驗錐的制備

5.2.1 對定形耐火制品按照GB/T7321執行。對不定形耐火材料和耐火原料按GB/T 4513.2和GB/T 17617抽取樣品，采用四分法或多點取樣法縮分至實驗室樣。

5.2.2 按5.2.1獲得的實驗室樣粉碎至2mm以下，混合均勻后，用四分法或多點取樣法縮減至15g～

20g，在研缽中磨碎至全部通過符合GB/T 6003.1要求的180μm的試驗篩，在磨碎過程中應經常篩樣，以免產生過細的顆粒。

      注：磨好的試樣中小于90μm的細粉要小于50％，但已含有50％以上極細粉末的原料除外。

5.2.3 在粉碎和研磨過程中不應混入外來雜質?；旌线^程中應非常小心，以使試樣具有真實的代表性。

5.2.4 加水調合粉狀試樣。如果試樣是瘠性，則用灰分含量小于0.5％的有機結合劑（通常為糊精）、水調合；若試樣會與水反應，則可選用其他合適的液體。

5.2.5 采用試驗錐成型模具（見4.5）進行成形。其高度與標準測溫錐高度誤差為0～110％。

5.2.6 耐火生料應先經約1000℃預燒，然后成型試驗錐，也可按相關方協議執行。

6 標準測溫錐的選擇

      采用比較法測耐火度時，須滿足表1規定配置標準測溫錐。采用直讀法測耐火度時，可以參照比較法配置標準測溫錐來校驗設備或期間核查。

表1 標準測溫錐的配置

7 錐臺的配備

7.1 根據錐臺種類將2個試驗錐和根據第6章選擇的標準測溫錐置于錐臺上，按圖2所示的形式來排列順序。錐與錐之間應留足夠的空間，確保錐彎倒時不受障礙。試驗錐和標準測溫錐底部插入錐臺上預留的深度約2mm～3mm的孔穴中，并用耐火泥固定。
