1 范圍

      本標(biāo)準(zhǔn)規(guī)定了防火膨脹密封件的術(shù)語和定義、基本結(jié)構(gòu)、分類、代號和型號、規(guī)格、要求、試驗(yàn)方法、檢驗(yàn)規(guī)則、標(biāo)志、包裝、運(yùn)輸和貯存等。

      本標(biāo)準(zhǔn)適用于防火門、防火窗、防火卷簾、防火閥、防火玻璃隔墻等建筑構(gòu)配件使用的具有防火密封功能的防火膨脹密封件。車、船、飛機(jī)中的防火膨脹密封件也可參照使用。

2 規(guī)范性引用文件

      下列文件中的條款通過本標(biāo)準(zhǔn)的引用而成為本標(biāo)準(zhǔn)的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內(nèi)容）或修訂版均不適用于本標(biāo)準(zhǔn)，然而，鼓勵(lì)根據(jù)本標(biāo)準(zhǔn)達(dá)成協(xié)議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標(biāo)準(zhǔn)。

      GB 6388 運(yùn)輸包裝收發(fā)貨標(biāo)志

      GB/T 7633 門和卷簾的耐火試驗(yàn)方法（GB/T 7633-2008，ISO 3008：2007，F(xiàn)ire-resistance tests-Door and shutter assemblies,MOD)

      GB/T 8627 建筑材料燃燒或分解的煙密度試驗(yàn)方法

      GB 12955-2008 防火門

      GB 14907-2002 鋼結(jié)構(gòu)防火涂料

      GB 20285-2006 材料產(chǎn)煙毒性危險(xiǎn)分級

3 術(shù)語和定義

      下列術(shù)語和定義適用于本標(biāo)準(zhǔn)。

3.1

      防火膨脹密封件 fire intumescent seals

      火災(zāi)時(shí)遇火或高溫作用能夠膨脹，且能輔助建筑構(gòu)配件使之具有隔火、隔煙、隔熱等防火密封性能的產(chǎn)品。

3.2

      復(fù)合膨脹體 intumescent assembly

      防火膨脹密封件在應(yīng)用狀態(tài)下所必需的膨脹體和附屬層等附屬部分構(gòu)成的整體。

3.3

      膨脹體 intumescent components

      復(fù)合膨脹體中遇火或受高溫作用能夠膨脹的部分材料。

4 基本結(jié)構(gòu)

      防火膨脹密封件的復(fù)合膨脹體典型結(jié)構(gòu)型式見圖1。

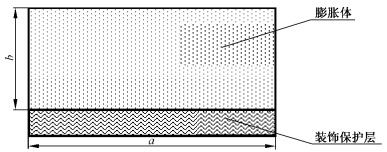

圖1 復(fù)合膨脹體典型結(jié)構(gòu)型式

5 分類、代號和型號、規(guī)格

5.1 分類、代號

5.1.1 防火膨脹密封件分類及代號見表1。

表1 分類及代號

5.1.2 防火膨脹密封件的名稱代號為FPJ。

5.2 型號、規(guī)格

5.2.1 防火膨脹密封件的型號表示方式見圖2。

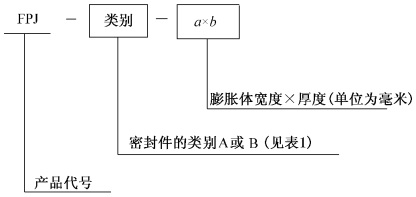

圖2 防火膨脹密封件的型號表示方式

      示例：FPJ-A-20x2表示單面保護(hù)層防火膨脹密封件，膨脹體寬度為20mm．膨脹體厚度為2mm。5.2.2 防火膨脹密封件的規(guī)格宜符合表2的規(guī)定。

表2 防火膨脹密封件的基本規(guī)格

6 要求

6.1 外觀

      防火膨脹密封件的外露面應(yīng)平整、光滑，不應(yīng)有裂紋、壓坑、厚度不勻、膨脹體明顯脫落或粉化等缺陷。

6.2 尺寸允許偏差

      防火膨脹密封件的尺寸允許偏差應(yīng)符合表3的規(guī)定。

表3 防火膨脹密封件的尺寸允許偏差

6.3 膨脹性能

      防火膨脹密封件的膨脹體應(yīng)按7.3規(guī)定的方法試驗(yàn)，測得膨脹體的膨脹倍率n與企業(yè)公布值n。的偏差應(yīng)不大于15％。

6.4 產(chǎn)煙毒性

      防火膨脹密封件的復(fù)合膨脹體應(yīng)按7.4規(guī)定的方法試驗(yàn)，其煙氣毒性的安全級別不應(yīng)低于GB 20285-2006規(guī)定的ZA2級。

6.5 發(fā)煙密度

      防火膨脹密封件的復(fù)合膨脹體按7.5規(guī)定的方法試驗(yàn)，其煙密度等級SDR不大于35。

6.6 耐空氣老化性能

6.6.1 防火膨脹密封件的復(fù)合膨脹體應(yīng)按7.6規(guī)定的方法進(jìn)行耐空氣老化性能試驗(yàn)，試驗(yàn)后用玻璃棒按壓防火膨脹密封件膨脹體表面，應(yīng)無明顯粉化、脫落現(xiàn)象。

6.6.2 空氣老化試驗(yàn)后膨脹體的膨脹倍率應(yīng)不小于初始膨脹倍率n。

6.7 耐水性

6.7.1 防火膨脹密封件的復(fù)合膨脹體應(yīng)按7.7規(guī)定的方法進(jìn)行耐水性試驗(yàn)，試驗(yàn)后防火膨脹密封件應(yīng)無明顯溶蝕、溶脹、粉化、脫落等現(xiàn)象。

6.7.2 耐水性試驗(yàn)后復(fù)合膨脹體的質(zhì)量變化率應(yīng)不大于5％。

6.7.3 耐水性試驗(yàn)后防火膨脹密封件膨脹體的膨脹倍率應(yīng)不小于初始膨脹倍率n。

6.8 耐酸性

6.8.1 防火膨脹密封件的復(fù)合膨脹體應(yīng)按7.8規(guī)定的方法進(jìn)行耐酸性試驗(yàn)，試驗(yàn)后防火膨脹密封件應(yīng)無明顯溶蝕、溶脹、粉化、脫落等現(xiàn)象。

6.8.2 耐酸性試驗(yàn)后防火膨脹密封件的質(zhì)量變化率應(yīng)不大于5％。

6.8.3 耐酸性試驗(yàn)后防火膨脹密封件膨脹體的膨脹倍率應(yīng)不小于初始膨脹倍率n。

6.9 耐堿性

6.9.1 按7.9規(guī)定的方法進(jìn)行耐堿性試驗(yàn)，試驗(yàn)后防火膨脹密封件應(yīng)無明顯溶蝕、溶脹、粉化、脫落等現(xiàn)象。

6.9.2 耐堿性試驗(yàn)后復(fù)合膨脹體的質(zhì)量變化率應(yīng)不大于5％。

6.9.3 耐堿性試驗(yàn)后防火膨脹密封件膨脹體的膨脹倍率應(yīng)不小于初始膨脹倍率n。

6.10 耐凍融循環(huán)性

6.10.1 按7.10規(guī)定的方法進(jìn)行耐凍融循環(huán)性試驗(yàn)，試驗(yàn)后觀察復(fù)合膨脹體并用玻璃棒按壓膨脹體表面，應(yīng)無明顯粉化、脫落現(xiàn)象。

6.10.2 凍融循環(huán)試驗(yàn)后防火膨脹密封件膨脹體的膨脹倍率應(yīng)不小于初始膨脹倍率n。

6.11 防火密封性能

      防火門用防火膨脹密封件應(yīng)按其使用說明書規(guī)定的安裝方法將防火膨脹密封件安裝到防火門上，按7.11規(guī)定的方法試驗(yàn)，防火膨脹密封件使用部位的耐火完整性應(yīng)符合GB7633的規(guī)定。

      對于用于其他建筑構(gòu)件或特定用途的防火膨脹密封件，應(yīng)按體現(xiàn)其實(shí)際應(yīng)用狀態(tài)的方式安裝試驗(yàn)，試驗(yàn)結(jié)果應(yīng)符合相應(yīng)建筑構(gòu)件的產(chǎn)品標(biāo)準(zhǔn)要求。

以上為標(biāo)準(zhǔn)部分內(nèi)容，如需看標(biāo)準(zhǔn)全文，請到相關(guān)授權(quán)網(wǎng)站購買標(biāo)準(zhǔn)正版。
