除下述內容外，GB4793.1的第1章均適用。
1.1 范圍
代替：
GB 4793的本部分適用于手持和手操電流傳感器。這類電流傳感器用于在不切斷被測電路電流通路的情況下測量電流。電流傳感器可以是獨立的，也可以是其他設備的附件。
電流傳感器在測量和試驗之前或之后，需要手動操作，但在測量和試驗期間不一定需要手持。
A型電流傳感器：應能在非絕緣的危險帶電導體上進行夾裝或拆除。A型電流傳感器的手持或手操部分應提供被測導體的防電擊保護，在箝位狀態下，還應提供防止電線之間和匯流條之間短路的保護。
B型電流傳感器：應能在箝位狀態下提供防止電線之間或匯流條之間短路的保護，但手持或手操部分不提供防電擊保護。為避免電擊危險，在使用或移動電流傳感器測量不斷電的危險帶電導體時，需提供附加保護措施。
注：B型電流傳感器包括撓性電流傳感器。
C型電流傳感器：在箝位狀態下，不能提供防止電線之間或匯流條之間短路的保護。只有在非絕緣的危險帶電導體斷電時，才能使用或拆除C型電流傳感器。
注：C型電流傳感器類包括一些分裂鐵芯式變送器。
下列文件中的條款通過GB 4793的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。
GB 4793.1 測量、控制和實驗室用電氣設備的安全要求 第1部分：通用要求（GB 4793.1-2007,IEC 61010-1:2001,IDT)
除下述內容外，GB 4793.1的第2章均適用。
增加：
GB 4793.5 測量、控制和實驗室用電氣設備的安全要求 第5部分：電工測量和試驗用手持探頭組件的安全要求（GB 4793.5-2008，IEC 61010-2-031：2002，IDT）
除下述內容外，GB4793.1的第3章均適用。
增加：

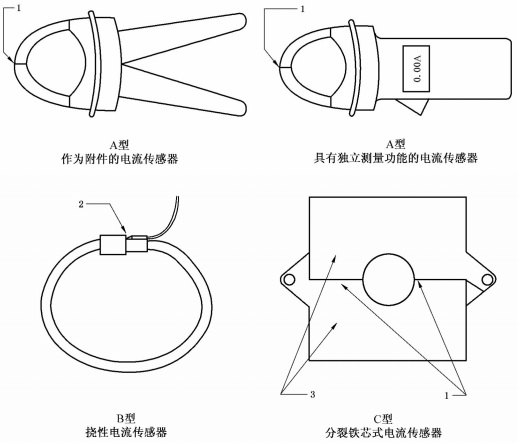

3.101 電流傳感器及其零部件（見圖101）
圖例：
1——鉗口；
2——鉗尾；
3——鉗。
圖101 電流傳感器及其零部件的示例
3.101.1
電流傳感器 current sensor
一種用于在不切斷電路電流通路的情況下，測量、探測或注入電流，或指示電流波形的便攜式設備或手持設備。
注1：某些電流傳感器還被稱為電流鉗和電流探頭。
注2：某些被設計成便攜式的電流傳感器也可以用于固定安裝。
3.101.2
鉗 jaws
用于環繞被測導體的電流傳感器零部件。
3.101.3
鉗口 jaw opening
可以張開將導體置于鉗中的電流鉗部分。
除下述內容外，GB4793.1的第4章均適用。
4.4.2.7 輸出
代替：
應將各個輸出開路或短路（較不利的那個），一次施加一個。
除下述內容外，GB4793.1的第5章均適用。
5.1.2 標識
增加：
在b）的注后增加下列新條目aa）：
aa） 電流傳感器應標有下列內容：
1）如果電流傳感器被設計成僅與特定型號的設備一起使用，那么設備的標識應在電流傳感器上或其附屬文件中清晰地指示。如果該信息僅在文件中給出，那么電流傳感器應被標上表1的符號14；
2）A型電流傳感器應被標上表1的符號102；
3）B型和C型電流傳感器應被標上表1的符號101。
如果適用（見5.1.5.101），相關符號（14,101或102）應標記在測量類別標記的附近。增加的條：

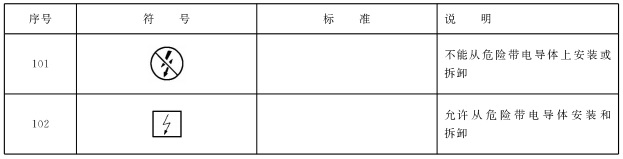

表1 符號
在表1中增加下面兩個新符號：
5.1.5.101 鉗的電壓和電流的額定值
電流傳感器應給出在測量非絕緣導體時對地的額定電壓的標記。除非既適用于交流（有效值）也適用于直流，否則還應標出電壓的屬性 ，d.c.等）。此外還應在電路對地的額定電壓標記的附近通過添加“ II”、“CAAT III”或“CAT IV”，來標出相關的測量類別。（見6.7.4）
注1：本部分用到術語“非絕緣”，它不僅指沒有絕緣的導體，而且還表示那些沒有滿足基本絕緣對電壓的要求的絕緣導體。
注2：測量類別標記也可采用“類別Ⅱ”、“類別Ⅲ”或“類別Ⅳ”。
應標明最大額定電流的值和屬性。
通過目視檢查來檢驗是否合格。
5.4.4 設備的操作
代替：
如果適用，使用說明應包括：
a) 操作控制件及其用于各種操作模式的標識；
b）與附件和其他設備互連的說明，包括指出適用的附件、可拆卸的零部件；
c）間歇工作限值的規范；
d）在設備上使用的與安全有關的符號的解釋；
e）消耗材料更換的說明；
f）清洗和消毒的說明；
g）安裝和拆卸電流傳感器的說明；
h）安裝和拆卸B型或C型電流傳感器時，被測電流安裝點的斷電說明，或在危險帶電安裝時采用安全操作規程的說明；
i）如果所要進行測量的部位有可觸及的危險帶電零部件，則操作人員必須使用專用防護設備的警告；
j）觸摸指示體或擋板的功能說明，要指出手持部分安全范圍的限制；
k）如果軟線絕緣的內部對比色可見，則操作人員不要使用撓性電流傳感器的警告（見6.9.101.5）；
1）如果鉗口的磨損指示體可見，則操作人員不要使用電流傳感器的警告（見6.9.101.2）。
在說明書中應說明，如果不按制造商規定的方法來使用設備，則可能會損害設備所提供的防護。通過目視檢查來檢驗是否合格。
