本標準規定了地面切割機（以下簡稱切割機）設計和制造的安全要求。
本標準適用于動力進給式地面切割機、手動裝置進給式地面切割機或手推進給式地面切割機（見3.2～3.4），用于混凝土、瀝青和類似建筑材料地面的鋸切、開槽和銑削，以電力或內燃機為主動力的步行操控的地面切割機械。其動力傳輸為機械式或液壓式。其預定使用旋轉切割砂輪進行濕式或干式切割。切割砂輪可為金剛石切割砂輪或氮化硼切割砂輪。如果在該機械的設計和使用參數內，也可采用其他類型的切割工具，本標準不包括這些類型的切割工具。
本標準不適用于：
——人員駕乘操控的自行式地面切割機；
——沿軌道移動的機器；
——手持便攜式切割機；
——遙控的機器。
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 3766 液壓傳動 系統及其元件的通用規則和安全要求
GB/T 3767-2016 聲學 聲壓法測定噪聲源聲功率級和聲能量級 反射面上方近似自由場的工程法
GB/T 3883.1 手持式、可移式電動工具和園林工具的安全 第1部分：通用要求
GB/T 4208 外殼防護等級（IP代碼）
GB 4706.1 家用和類似用途電器的安全 第1部分：通用要求
GB 4706.66 家用和類似用途電器的安全 泵的特殊要求
GB 5226.1-2008 機械電氣安全 機械電氣設備 第1部分：通用技術條件
GB/T 8196 機械安全 防護裝置 固定式和活動式防護裝置設計與制造一般要求
GB/T 14412 機械振動與沖擊 加速度計的機械安裝
GB/T 14790.2-2014 機械振動 人體暴露于手傳振動的測量與評價 第2部分：工作場所測量實用指南
GB/T 15706-2012 機械安全 設計通則 風險評估與風險減小
GB/T 16855.1 機械安全 控制系統安全相關部件 第1部分：設計通則
GB/T 17248.2-2018 聲學 機器和設備發射的噪聲 在一個反射面上方可忽略環境修正的近似自由場測定工作位置和其他指定位置的發射聲壓級
GB/T 20485.1 振動與沖擊傳感器校準方法 第1部分：基本概念
GB/T 23716 人體對振動的響應 測量儀器
GB/T 23821 機械安全 防止上下肢觸及危險區的安全距離
GB/T 25631 機械振動 手持式和手導式機械 振動評價規則
GB 50010-2010 混凝土結構設計規范
ISO 13732-1：2006 熱環境的人類工效學 人接觸表面反應的評定方法 第1部分：熱表面（Er-gonomics of the thermal environment-Methods for the assessment of human responses to contact with surfaces-Part 1:Hot surfaces)
EN 12096 機械振動 振動發射值的標示和驗證（Mechanical vibration-Declaration and verifica-tion of vibration emission values)
GB/T 15706-2012和GB/T25631界定的以及下列術語和定義適用于本文件。
3.1
地面切割機 floor cutting-off machine；floor sawing machine

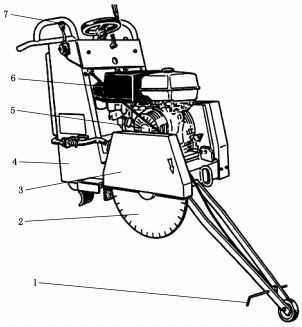

在施工現場用于混凝土、瀝青和類似建筑材料地面的鋸切、開槽和銑削的步行操控的移動式機械，通常的組成部件如圖1所示。
說明：
1——切割機切割鋸切導向裝置（當需要時）；
2——切割砂輪；
3——在危險部位限制接觸危險的防護裝置；
4——機架；
5——電動機或內燃機，其產生驅動切割砂輪和切割機進給（對動力進給式地面切割機）的動力；
6——冷卻金剛石切割砂輪的供水系統；
7——切割機功能和進給的控制裝置。
注：圖1為眾多可用于地面鋸切、開槽和銑削的切割機的一個示例，用于說明其結構的主要組成部分。
圖1 步行操控的地面切割機的典型示例
3.2
手推進給式地面切割機 hand feed floor cutting-off machine
切割機的進給運動通過操作者推行機器來實現的地面切割機械。
3.3
手動裝置進給式地面切割機 floor cutting-off machine with manual feed by mechanical means 切割機的進給運動通過手動操作搖柄或手輪來實現的地面切割機械。
3.4
動力進給式地面切割機 self-propelled floor cutting-off machine
切割機的進給運動由動力源經過機械或液壓的動力傳輸來實現的地面切割機械。
注：動力進給式地面切割機為步行操控。
3.5
切割頭 cutting head
由動力單元、旋轉切割砂輪及其固定附件組成的總成，是可使切割機沿地面向前運動以實施鋸切、開槽和銑削作業的機架或驅動單元的組成部分。
3.6
主軸額定轉速 rated spindle speed
在制造商規定的額定條件下無切割砂輪且空載時驅動主軸的轉速。
3.7
切割砂輪 cutting-off wheel
執行切割作業的旋轉磨料的元件。
注：本標準中，切割砂輪為符合GB/T 248484-201818中41型的旋轉（分齒）金剛石切割砂輪或加強的固結磨料切割砂輪，其形狀總覽和標記符合GB/T 35479。也可安裝符合切割機設計和使用參數一個或多個合在一起的其他類型的磨料砂輪。
3.8
法蘭 flange
包括將旋轉切割砂輪可靠地保持在驅動主軸上和決定旋轉切割砂輪在驅動主軸上位置的幾個零部件的安裝裝置。
3.9
切割砂輪防護裝置 cutting-off wheel guard
封圍旋轉切割砂輪不切割部分的防護罩或防護板。
3.10
標稱質量 nominal mass
切割機配備其所有的可拆卸部件和空液箱，但不安裝切割砂輪時的質量。
3.11
最大工作質量 maximum operating mass
切割機配備其所有的可拆卸部件、滿液箱和切割砂輪，為使用而準備就緒時的質量。
本章包括了本標準所涉及的、通過對該類切割機進行風險評估所確定的所有重大危險和危險情況以及消除和減小風險所需采取的行動。重大危險列表見表1。
