發(fā)布日期：2022-12-27 08:56 瀏覽次數(shù)：
本部分規(guī)定了煤質(zhì)顆?；钚蕴繌?qiáng)度的測定原理、測定步驟及結(jié)果計(jì)算等內(nèi)容。
本部分適用于煤質(zhì)顆?；钚蕴浚ㄒ韵潞喎Q活性炭）強(qiáng)度的測定。
在規(guī)定的條件下，試料置于裝有鋼球的滾筒中，通過滾筒機(jī)械轉(zhuǎn)動(dòng)，試料被磨損。測定被破壞試料粒度的變化情況，用保留在試驗(yàn)篩上的試料質(zhì)量占原試料的質(zhì)量分?jǐn)?shù)作為試料強(qiáng)度。

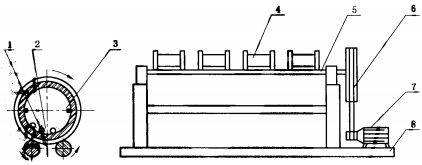

3.1 強(qiáng)度測定儀（見圖1），強(qiáng)度測定儀滾筒轉(zhuǎn)速為50r/min±2r/min。
1——鋼球；
2——試樣；
3——滾筒縱筋；
4——滾筒；
5——滾軸；
6——傳動(dòng)輪；
7——電機(jī)；
8——底座。
圖1 強(qiáng)度測定儀結(jié)構(gòu)示意圖
3.2 滾筒，內(nèi)壁應(yīng)對稱分布兩條縱筋并裝有五個(gè)實(shí)心鋼球，滾筒及鋼球應(yīng)符合下列要求：
a）滾筒內(nèi)徑為80mm±0.2mm；
b）滾筒壁厚為3mm±0.3mm；
c）滾筒端蓋外徑為120mm±0.5mm；
d）滾筒內(nèi)表面粗糙度為Ra1.6～Ra6.3；
e）滾筒深度為126mm±0.5mm；
f）滾筒內(nèi)壁筋長為120mm±0.2mm；
g）滾筒內(nèi)壁筋寬為4mm±0.1mm；
h）滾筒內(nèi)壁筋高為10mm±0.1mm；
i）鋼球直徑為14.3mm±0.2mm。
3.3 振篩機(jī)，轉(zhuǎn)速280r/min～320 r/min；敲擊140拍/min～160拍/min。
3.4 試驗(yàn)篩，200×50-x/x方孔，
3.5 天平，感量0.1g。
3.6 計(jì)時(shí)器，分度值5s。
3.7 電熱恒溫干燥箱，0℃～300℃。
3.8 干燥器，內(nèi)裝無水氯化鈣或變色硅膠。
3.9 量筒，50mL。
3.10 刷子，普通鬃刷。
4.1 用四分法取約200mL試樣，置于150℃±5℃的電熱恒溫干燥箱中，干燥2h（水分符合產(chǎn)品要求的試樣不需干燥），取出放入干燥器中冷卻備用。
4.2 選用適宜的試驗(yàn)篩（標(biāo)稱值不小于2.0mm的柱狀活性炭選用1.0mm的試驗(yàn)篩，小于2.0mm的柱狀及不規(guī)則活性炭選用該產(chǎn)品最小粒度篩層孔徑1/2的試驗(yàn)篩）在振篩機(jī)上，振篩1min，除去粉塵。
5.1 用量筒取50mL經(jīng)過篩選的試料，在天平上進(jìn)行稱量，精確至0.1g。
5.2 將稱好的試料置于放有五個(gè)鋼球的滾筒內(nèi)，旋緊滾筒蓋，放在強(qiáng)度測定儀的兩根轉(zhuǎn)軸上。
5.3 啟動(dòng)強(qiáng)度測定儀，同時(shí)啟動(dòng)計(jì)時(shí)器，運(yùn)轉(zhuǎn)5min。
5.4 取下滾筒，取出鋼球（不得將試料帶出），將試料移至已選好的試驗(yàn)篩上。
5.5 開啟振篩機(jī)，同時(shí)啟動(dòng)計(jì)時(shí)器，振篩5min。
5.6 振篩結(jié)束后，收集篩層上及嵌在篩孔上的試料，進(jìn)行稱量，精確至0.1g。
強(qiáng)度以質(zhì)量分?jǐn)?shù)ω計(jì)，數(shù)值以％表示，按式（1）計(jì)算：
ω =m1/m ……………………………………(1)
式中：
m1——篩層上及嵌在篩孔上試料質(zhì)量的數(shù)值，單位為克（g）；
m——試料質(zhì)量的數(shù)值，單位為克（g）。
7.1 每個(gè)樣品做兩份試料的平行測定，結(jié)果以算術(shù)平均值表示，計(jì)算結(jié)果精確至整數(shù)位。
7.2 兩次測定結(jié)果的差值不大于2％。
試驗(yàn)報(bào)告應(yīng)包括以下幾個(gè)方面的內(nèi)容：
a）試樣編號(hào)；
b) 使用的標(biāo)準(zhǔn)；
c) 使用的方法；
d) 試驗(yàn)項(xiàng)目；
e) 試驗(yàn)結(jié)果；
f) 試驗(yàn)人員；
g) 試驗(yàn)日期。
以上為標(biāo)準(zhǔn)部分內(nèi)容，如需看標(biāo)準(zhǔn)全文，請到相關(guān)授權(quán)網(wǎng)站購買標(biāo)準(zhǔn)正版。
