重要提示：GB/T 23809的本部分電子文件中所呈現的顏色不能當作實際顏色在屏幕上觀看或用于印刷。雖然本部分中顏色的使用符合要求（根據目測檢驗在容許偏差內），但不能用于顏色匹配。有關顏色的要求請查閱GB/T 2893.4，該部分在給出色度屬性和光度屬性的同時給出了引自色序系統的顏色參考值。
GB/T 23809的本部分規定了建筑物外應急導向系統在規劃設計時需要考慮的因素，規定了信息元素的類型和使用要求、導向要素的類型和設計要求、應急導向系統的設置原則與要求以及評測和維護要求。
本部分適用于應對洪水、泥石流、山體滑坡、海嘯等自然災害的應急導向系統的設置。龍卷風、火山爆發、臺風、地震等自然災害在需要設置應急導向系統時可參照使用。
本部分不適用于建筑物內和地下空間應急導向系統的設置，本部分不包括風險評估及應急導向系統需求分析的有關技術內容。
注：GB/T 23809.1給出了公共建筑物內應急導向系統的設置原則與要求。GB/T 23809.3給出了地下空間內應急導向系統的設置原則與要求。
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 2893.3 圖形符號 安全色和安全標志 第3部分：安全標志用圖形符號設計原則
GB/T 2893.4 圖形符號 安全色和安全標志 第4部分：安全標志材料的色度屬性和光度屬性
GB/T 2893.5 圖形符號 安全色和安全標志 第5部分：安全標志使用原則與要求
GB 2894 安全標志及其使用導則
GB/T 10001（所有部分）公共信息圖形符號
GB 13495.1 消防安全標志 第1部分：標志
GB/T 15565 圖形符號 術語
GB/T 25894 疏散平面圖 設計原則與要求
GB/T 25895.1 水域安全標志和沙灘安全旗 第1部分：工作場所和公共區域用水域安全標志
GB/T 31523.1 安全信息識別系統 第1部分：標志
GB/T 35413 應急導向系統 評價指南
GB/T 38605 應急導向系統 疏散掩蔽用圖形符號
ISO 7010 圖形符號 安全色和安全標志 注冊的安全標志（Graphical symbols-Safety coloursand safety signs-Registered safety signs)
GB/T 15565界定的以及下列術語和定義適用于本文件。
3.1
應急避難場所 emergency shelter
在災害已經發生或?qū)⒁l(fā)生時，用于避災人員就近緊急或臨時避難的安全場所。
注：應急避難場所通常包括公園、綠地、廣場等開闊場地，以及體育場館、學校等公共建筑。
在建筑物外設置和使用的應急導向系統又可稱為自然災害應急導向系統，能夠?yàn)闉?zāi)害影響區域內的人們提供自然災害的警示信息，并在災害已經發生或可能發生時指引災害影響區域內的人們迅速疏散到應急避難場所或其他安全區域。建筑物外應急導向系統在規劃階段宜考慮以下影響因素：
a）危險區的位置；
b）應急避難場所的位置和名稱；
c) 通往應急避難場所的疏散路線的位置；
d) 救援設備設施的位置（醫療或消防等設施）；
e) 能夠完成應急疏散的設備設施（直升機、救生艇等）的位置；
f）應急通信設施的位置；
g）飲用水和能源供給等服務設施的位置；
h）疏散路線導向標志上的輔助文字內容；
注：例如，在洪水淹沒區域內，可在疏散路線導向標志上通過輔助文字給出該位置在海平面以上的高度信息或洪水可達到的高度或深度等信息。
i) 疏散路線標志上的輔助文字是否需要使用多種語言文字表達；
j) 預警信息的發布方式（國家或當?shù)氐拿襟w、聲音警報等）。
5.1 圖形符號
建筑物外應急導向系統中使用的公共信息圖形符號應優先從GB/T 10001中選取，疏散掩蔽用圖形符號應從GB/T 38605中選取。表示自然災害類型的圖形符號參見附錄A。
5.2 安全標志
建筑物外應急導向系統中使用的安全標志應優先從GB/T 31523.1、GB/T 25895.1、GB 2894、GB 13495.1等國家標準中選取。當國家標準中沒有所需含義的安全標志時也可從ISO 7010中選取。安全標志的使用應符合GB/T 2893.5的相關要求。安全標志中的自然災害警告標志參見附錄A。
5.3 文字
5.3.1 建筑物外應急導向系統中使用的文字應以中文為主，必要時可增加英文等其他語言文字。文字表述應簡潔、明確。文字中的序號或編號宜使用阿拉伯?dāng)?shù)字表示。
5.3.2 中文應使用簡體漢字。中文字體宜選用等線字體（例如黑體）。在使用英文時，英文字體宜選用無襯線字體（例如Arial字體）。
5.3.3 宜使用輔助文字增強安全標志的易理解性，與安全標志配合使用的輔助文字應符合GB/T 2893.5的相關要求。
5.4 方向箭頭標志
5.4.1 方向箭頭標志中的箭頭符號應使用GB/T 2893.3中規定的箭頭類型D。方向箭頭標志不應單獨使用，應與其他安全標志組合使用。
5.4.2 建筑物外應急導向系統中使用的方向箭頭標志僅表示人的行進方向，不同指向的方向箭頭標志的含義見表1。

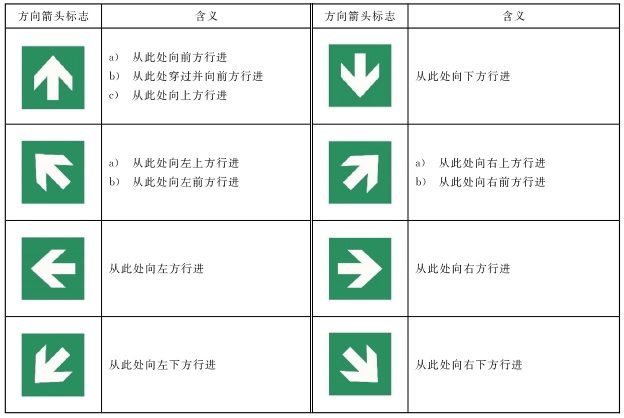

表1 方向箭頭標志的含義
5.5 適用性標記
5.5.1 當同一區域中有可能出現不同類型的自然災害時，某個應急避難場所可能僅適用于其中一種或幾種自然災害的應急避難。此時，為了使避災人員能夠根據災害類型選擇正確的應急避難場所，應在疏散路線導向標志或應急避難場所位置標志上標明應急避難所適用或不適用的災害類型。
5.5.2 自然災害的類型宜使用輔助圖形符號表示。必要時，可使用綠色標記“?”表示應急避難場所適用于某種自然災害類型的應急避難，使用紅色標記“x”表示應急避難場所不適用于某種自然災害的應急避難。
5.5.3 為了避免適用性標記影響圖形符號的辨認，適用性標記不宜與表示自然災害類型的輔助圖形符號重疊。
以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
