1 范圍

      本標準規定了突出礦井井巷揭穿突出煤層和在突出煤層進行采掘作業時作為安全防護措施反向風門設置的具體技術條件。

     本標準適用于突出礦井。

      本標準不適用于突出煤層機掘巷道。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      《煤礦安全規程》（2004 年版）

      《防治煤與瓦斯突出細則》（1995 年 5 月 1 日?qǐng)?zhí)行）。

3 術語和定義

3.1 煤（巖）與瓦斯突出危險區 Dangerous area of coal（rock）-and-gas outburst 在突出煤（巖）層中經區域性預測而劃分為有突出危險的范圍。

3.2 反向風門 Reversing door ；door for air reversing

      打開的方向與安設該風門的掘進工作面發生煤與瓦斯突出時突出瓦斯沖擊流動方向相反的風門。

3.3 煤（巖）與瓦斯突出強度 Intensity of coal（rock）-and-gas outburst

      是指具有煤（巖）與瓦斯突出危險性的煤層在采掘過程中發生突出時一次突出拋出的煤量和噴出的瓦斯量。用于衡量突出規模的大小，主要與瓦斯壓力、瓦斯含量、地應力、煤體強度、軟分層厚度、開采深度等因素有關。

4 反向風門設置

4.1 反向風門設置地點

4.1.1 反向風門設置地點符合《煤礦安全規程》第二百零九條規定，同時要求井巷揭穿突出煤層和在突出煤層中進行采掘作業時，在突出危險區和突出威脅區必須安設反向風門；風門必須設在掘進工作面的進風側，距工作面回風口不小于10m。以控制突出時的瓦斯能沿回風道流入回風系統，上下山過煤門或接近突出煤層掘進時反向風門必須設置在進入傾斜巷道的水平巷道內；如圖1所示：

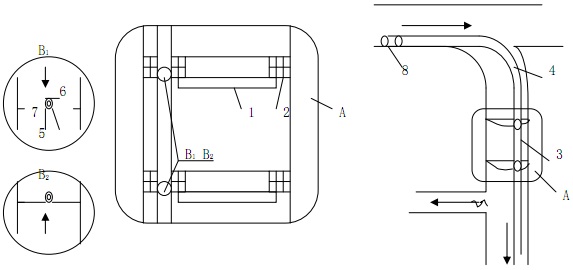

1—木質帶鐵皮的風門；2—磚墻；3—鐵風筒；4—膠皮風筒；5—防止瓦斯逆流鐵板；

6—防止瓦斯逆流鐵板立軸；7—定位圈；8—局部通風機；B1—正常通風時防止瓦斯逆流鐵板位置；B2—突然逆風時防止瓦斯逆流鐵板位置。

圖 1 反向風門和防逆流裝置

4.1.2 按照《防治煤與瓦斯突出細則》第95條規定，反向風門距工作面的距離，應根據掘進工作面的通風系統和預計的突出強度大小確定；同時要求反向風門設置地點與工作面的最近距離不小于70m，如小于70m應設置三道反向風門，門垛應采用鋼筋混凝土構筑，選用鋼質薄殼門反向風門或鋼鐵門框與有加45角鋼的木質帶鐵皮的風門；

4.2 反向風門設置技術規定

4.2.1 反向風門設置技術條件必須緊密結合與掘進面關聯的巷道布置、通風系統、煤系巖層的地質條件、作業方式、鄰近采區及礦井以往突出資料等情況；

4.2.2 反向風門的設計強度應達到或超過承受的等效靜載荷；

4.2.3 按照《防治煤與瓦斯突出細則》第95條規定，反向風門的組數，應根據掘進工作面的通風系統和預計的突出強度大小確定；同時要求每組反向風門至少構筑兩道，風門之間距離不得小于4m；

4.2.4 曾發生千噸以上特大型突出礦井,在突出危險區進行采掘作業時，應在進風側靠近回風口選點再設置一道反向風門；

4.2.5 風門墻垛可用磚、料石或混凝土砌筑，嵌入巷道周邊巖石的深度可根據巖石的性質確定，但不得

小于0.2m，墻垛厚度不得小于0.8m；在煤巷構筑反向風門時，風門墻體四周必須掏槽，掏槽深度見硬幫硬底后再進入實體煤不小于0.5m。砌碹巷道必須破碹接實幫實頂；

4.2.6 門垛采用鋼筋混凝土構筑時，在風門設置地點清除巷道周邊浮石，然后打深度不小于 0.5m、孔徑 42mm 的鉆孔，埋設直徑 25mm 鋼筋，鉆孔布置如圖 2，門框澆筑在門垛中；

圖 2 埋設鋼筋鉆孔布置

4.2.7 門框可采用堅實的木質結構，門框厚度不得小于100mm，門框要包邊沿口，有墊襯，四周與門扇接觸嚴密；

4.2.8 風門采用堅實的木質結構，可包制鐵皮，保證門扇平整不漏風，背面可使用角鐵、槽鋼或規格為120mm×100mm的橫梁加固，風門厚度不得小于50mm，風門能自動關閉；

4.2.9 突出煤層平巷掘進時，可根據巷道支護情況，自行設計鋼木結構、帶頂柱、組合型反向風門；

4.2.10 通車風門必須設置底坎，門扇底端距離軌道面高度不得大于20mm，門扇下部設擋風簾，墻體的所有管孔必須用水泥砂漿封堵嚴實；

4.2.11 通過每一道風門墻體的風筒，都必須設逆止閥等防止逆流裝置，鐵風筒鐵板厚度3mm～5mm，逆止閥鐵板厚度不小于5mm；

4.2.12 風門墻體的排水溝采用低于巷道地板的反水溝，深度根據風壓大小來構筑，保證不漏風。

5 反向風門管理

5.1 反向風門構筑要納入采區采掘工作面的設計，反向風門的構筑由通風部門設計，對突出煤層掘進工作面設計中要明確規定防突反向風門位置。

5.2 反向風門構筑完工后，必須由安檢部門組織進行驗收，驗收質量不合格，按照第 4 條重新進行施工；

5.3 明確責任單位和責任人定期對反向風門進行檢查，確保反向風門能正常使用；

5.4 放炮時風門必須關閉，對通過內墻垛的風筒，必須設有隔斷（防逆風）裝置。放炮后，礦山救護隊和有關人員進入檢查時，必須把風門打開頂牢,使風門固定在打開位置；

5.5 反向風門嚴禁設置調節風窗。

6 反向風門的撤除

      突出礦井在突出危險區石門、上下山過突出煤層和突出煤層平巷掘進所設置的反向風門，在巷道掘進施工完畢后，應及時撤除反向風門，以恢復巷道的通風暢通性。
