1 范圍

      本標準規(guī)定了煤礦用織物疊層阻燃輸送帶的術(shù)語和定義、符號、產(chǎn)品型號、規(guī)格、技術(shù)要求、試驗方法、檢驗規(guī)則、標志、包裝、貯存和運輸。

      本標準適用于煤礦用織物疊層阻燃輸送帶（以下簡稱阻燃帶）。

2 規(guī)范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內(nèi)容）或修訂版均不適用于本標準，然而，鼓勵根據(jù)本標準達成協(xié)議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB 338 工業(yè)用甲醇 (GB 338-2004，ASTM D1152：1997，MOD)

      GB/T 394.4 工業(yè)酒精

      GB/T 528 硫化橡膠和熱塑性橡膠拉伸性能的測定 (GB/T 528-1998，eqv ISO 37：1994)

      GB/T 3512 硫化橡膠或熱塑性橡膠 熱空氣加速老化和耐熱試驗(GB/T 3512-2001，eqv ISO 188： 1998)

      CB/T 4490－1994 疊層阻燃帶尺寸

      GB/T 9867 硫化橡膠耐磨性能的測定 旋轉(zhuǎn)輥筒式磨耗機法(GB/T 9867-1988，neq ISO 4649：1985)

      MT 318 煤礦用疊層阻燃帶接頭 檢驗規(guī)范

      MT/T 318.1 煤礦用疊層阻燃帶機械接頭技術(shù)條件

      MT 914-2008 煤礦用織物整芯阻燃輸送帶

3 術(shù)語和定義

      下列術(shù)語和定義適用于本標準。

3.1

      阻燃性 fire—resistant properties

      阻燃帶具有通過下述試驗的能力：

      a）經(jīng)滾筒摩擦試驗，試件應(yīng)完全不可燃；

      b）經(jīng)酒精噴燈燃燒試驗，試件應(yīng)完全不可燃或是能自行熄滅的；

      c）經(jīng)丙烷燃燒試驗，試件上的火焰應(yīng)能自行熄滅。

      [MT 914-2008，定義 3.1]

3.2

      橡膠覆蓋層 rubber cover

      阻燃帶覆蓋層中橡膠含量占橡膠和塑料總和的 80％以上的覆蓋層。

      [MT914-2008，定義 3.3]

3.3

      額定力 rated force

      阻燃帶整體縱向拉斷力的 1/10 稱作額定力。

      [MT914-2008，定義 3.2]

3.4

      直線度 linearity

      使帶邊在規(guī)定長度內(nèi)完全包含在內(nèi)部的兩條平行線間的距離。

3.5

      織物疊層阻燃輸送帶 textile laminatcd fire retardant conveyor be1t

      以兩層或兩層以上整體織物或帆布織物構(gòu)成的阻燃疊層輸送帶。

4 符號

4.1 阻燃帶帶芯材質(zhì)符

      N 尼龍;T 聚酯;C 棉。

4.2 阻燃帶覆蓋層和芯體膠材料材質(zhì)符號

      R-橡膠類；P-塑料類。

4.3 阻燃帶結(jié)構(gòu)符號

      D-帆布織物結(jié)構(gòu)；

      W-整體織物結(jié)構(gòu)。

5 產(chǎn)品型號

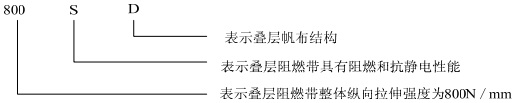

      產(chǎn)品型號見表 4。型號示例：

6 技術(shù)要求

6.1 外觀質(zhì)量

      阻燃帶表面應(yīng)平整、無影響使用要求的明疤、缺膠、裂痕、脫層、露芯、重皮、海綿及帶芯層橫波浪等缺陷。

6.2 阻燃帶寬度

      阻燃帶的寬度應(yīng)符合表 1 的規(guī)定，也可由供、需雙方協(xié)商確定。

表 1 阻燃帶寬度

6.3 阻燃帶的長度和長度的極限偏差

      阻燃帶的長度由供需雙方協(xié)商確定.長度的極限偏差應(yīng)符合表 2的規(guī)定。

表2 阻燃帶長度與極限偏差

6.4 阻燃帶覆蓋層厚度

      阻燃帶覆蓋層厚度由供需雙方協(xié)商確定，但其最小公稱厚度應(yīng)為 1.5mm。布層接頭處的覆蓋層厚度允許比標準厚度薄一層布層的厚度，但不允許露布。覆蓋層厚度的極限偏差應(yīng)符合表 3 的規(guī)定。

表 3 阻燃帶覆蓋層厚度 單位為毫米

6.5 拉伸強度

      阻燃帶的全厚度拉伸強度應(yīng)符合表 4 的規(guī)定。

表 4 阻燃帶全厚度拉伸強度 單位為千牛每米

6.6 拉斷伸長率

6.6.1 帆布結(jié)構(gòu)阻燃帶的全厚度縱向拉斷伸長率應(yīng)不小于 10％，其全厚度縱向額定力伸長率應(yīng)不大于4％。

6.6.2 整體結(jié)構(gòu)阻燃帶的全厚度縱向拉斷伸長率應(yīng)不小于 10％，其全厚度縱向額定力伸長率應(yīng)不大于2%。

6.7 層間粘合強度

      阻燃帶覆蓋層和芯體、芯體相鄰層間的粘合強度均應(yīng)進行縱向和橫向試驗，并應(yīng)符合表 5  的規(guī)定。

表 5 阻燃帶層間粘合強度 單位為千牛每米

6.8 覆蓋層物理機械性能

      阻燃帶覆蓋層物理機械性能應(yīng)符合表 6 的規(guī)定。

以上為標準部分內(nèi)容，如需看標準全文，請到相關(guān)授權(quán)網(wǎng)站購買標準正版。
