1.1 范圍
GB 4793的本部分適用于下述各類型的手持和手操探頭組件，以及專業用、工業過程用、教育用相關附件。這些探頭組件用來作為一種電氣現象與試驗或測量設備之間的接口。它們可以被固定地安裝在設備上，也可以是設備的可拆卸附件。
a）低壓和高壓非衰減探頭組件（A型）：非衰減探頭組件直接接入的額定電壓值高于交流33 V有效值、46.7V峰值或直流70V，但不超過63kV。它們既不包含有源元件，也不具備分壓功能或信號調節功能，但可能包括熔斷器之類的無源非衰減元件。
b）高壓衰減或分壓探頭組件（B型）：衰減或分壓式探頭組件直接接入的二次電壓的額定值高于1kV，但不超過63kV。分壓功能可以全部在探頭組件內實現，或在與本探頭組件一同使用的試驗或測量設備中部分地實現。
c）低壓衰減或分壓探頭組件（C型）：衰減、分壓或其他信號調節探頭組件直接接入的電壓額定值高于交流33V有效值、46.7V峰值或直流70V，但不超過1kV交流有效值或1.5kV直流值。信號調節功能可以全部在探頭組件內實現，或在與本探頭組件一同使用的試驗或測量設備中部分地實現。
注：不在A型、B型或C型定義的范圍中探頭組件，或設計成低壓電網電源供電的探頭組件，或包括本部分中未特殊規定的其他特征的探頭組件還需滿足GB4793中其他部分的相關要求。
1.2 目的
1.2.1 包括在本部分范圍內的各方面的內容
規定GB 4793本部分的目的是要確保所使用的結構的設計和方法能對操作人員和周?chē)h(huán)境在以下幾個方面提供足夠的防護：
a）電擊或電灼傷（見第6章、第10章和第11章）；
b）機械危險（見第7章、第8章和第11章）；
c）過高溫（見第9章）；
d）火焰從探頭組件內向外蔓延（見第9章）。
注：要注意國家負責勞動者健康和安全的部門可能已有規定的、現行的附加要求。
1.2.2 不包括在本部分范圍內的各方面的內容
本部分不包括：
a）探頭組件的可靠性功能、性能或其他特性；
b）運輸包裝的有效性；
c）維修（修理）；
d）維修（修理）人員的防護。
注：可以預料到維修人員會相當認真地來對待各種明顯的危險，但是在設計上還是要使用適當?shù)姆绞絹?lái)防止發生意外事故，并且維修文檔應指出任何殘余危險。
1.3 鑒定
本部分也規定了通過檢查和型式試驗來鑒定探頭組件是否符合本部分要求的方法。
1.4 環境條件
本部分適用于被設計成至少在下述條件下使用是安全的探頭組件：
a）海拔高度不超過2000m，或如果制造商規定，海拔高度可超過2000m；
b）溫度在5℃～40℃，如果制造商規定，溫度可低于5℃或高于40℃；
c）溫度低于31℃時的最大相對濕度為80％，溫度為40℃時相對濕度線性降到50％；
d）適用的額定污染等級。
下列文件中的條款通過GB4793的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。
GB 4208 外殼防護等級（IP代碼）（GB 4208-2008，IEC 60529：2001，IDT）
GB/T 5465.2 電氣設備用圖形符號（GB/T 5465.2-1996，idt IEC 60417：1994）
GB/T 16927.1 高電壓試驗技術 第一部分：一般試驗要求（GB/T 16927.1-1997，IEC 60060-1:1989,MOD)
GB/T 16927.2 高電壓試驗技術 第二部分：測量系統（GB/T 16927.2-1997，IEC 60060-2：1994,MOD)
GB/T 16935.3 低壓系統內設備的絕緣配合 第3部分：利用涂層、罐封和換壓進行防污保護(GB/T 16935.3-2005,IEC 60664-3:2003,IDT)
IEC 60027（所有部分）電工用文字符號
ISO 7000 設備用圖形符號 索引和大綱
下列術語和定義適用于GB4793的本部分。
除另有規定外，“電壓”值和“電流”值均指交流、直流，或者合成的電壓或電流的有效值。凡使用“電網電源”處均指低壓供電系統（其值大于6.3.2.1中的規定值）。
3.1 零部件和附件
3.1.1
端子 terminal
為使裝置（設備）與外部導體相連而提供的一種元件。
[IEV 151-01-03，修訂版］
注：端子可以含有一個或幾個接觸件，因此該術語也包括插座、插針、連接器等。
3.1.2
外殼 enclosure
防止設備受到某些外部影響和防止從任何方向直接接觸而提供的零部件。
3.1.3
擋板 barrier
防止從任何正常接近的方向直接接觸而提供的零部件。
注：外殼和擋板可以提供火焰蔓延的防護（9.1）。
3.1.4
探頭組件 probe assembly
用于試驗或測量設備與被測或被試電路中某一點之間做暫時接觸的裝置。它包括電纜和為實現與試驗或測量設備連接的工具。
注：見圖1及圖2，探頭組件的示例及其零部件功能的說明。

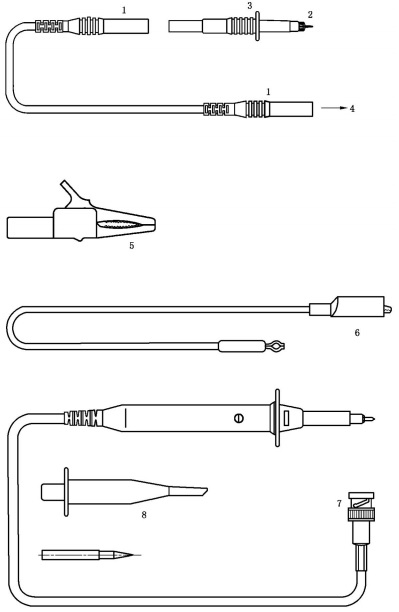

圖例：
1——典型的接頭；
2——探針；
3——探頭體；
4——連接到設備上；
5——鱷魚夾；
6——參考接頭；
7——BNC接頭；
8——附件的舉例。
圖1 A型和C型探頭組件的示例
